Bundle Funk-Wärmezähler Qp2,5 (OMS) mit Einbausatz F90S3 DN20mm 130mm
256,29 €*
% 291,16 €* (11.98% gespart)Sofort verfügbar, Lieferzeit 2-4 Tage
Installationszubehör
Optionale Erweiterungen
Inhalt: 7 Tage (4,00 €* / 1 Tage)
F90S3 Funk Bundle – kostengünstig und exakt messen
Vielseitig – Rechtssicher – Zukunftsfähig – Komplett mit Einbausatz
Geeignet für Wohnungsgrößen bis 300 m2.
Messprinzip: Einstrahl-Flügelrad.
Nenndurchfluss Qp: 2,5 m3/h.
Anschlussgewinde: 1 Zoll flachdichtend.
Nennweite / Baulänge: 20 mm / 130 mm.

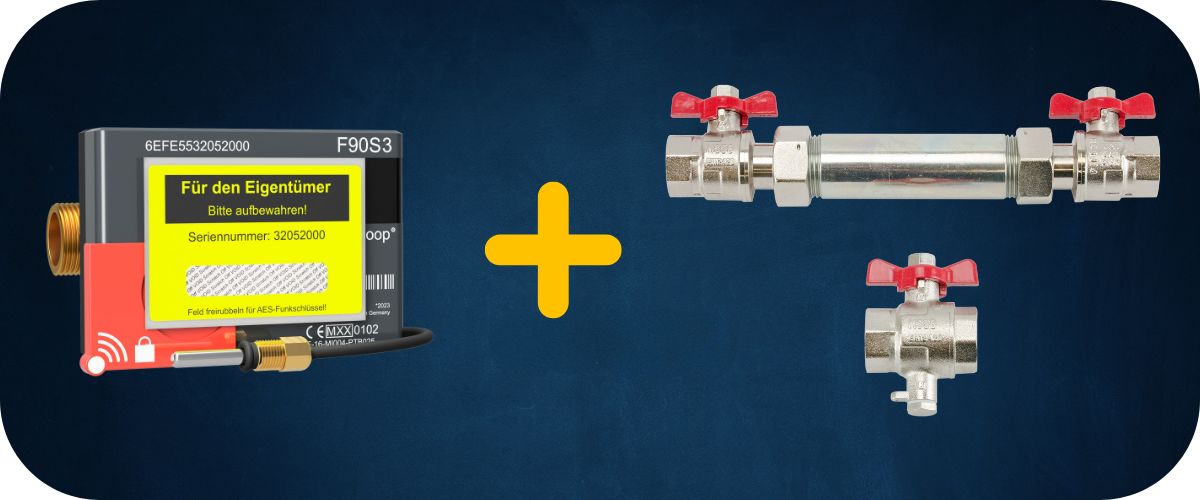

 (1200 x 500 px).jpg)
Alles, was Sie für eine zukunftssichere Installation benötigen – in einem Paket.
Im Bundle enthalten: F90S3 Funk-Wärmezähler + passender Einbausatz DN20 (1 Zoll, 130 mm) für eine schnelle und sichere Installation.
Alle Leistungsmerkmale des F90S3 auf einen Blick
- Abnehmbares Rechenwerk mit 0,5 m Kabellänge und Wandhalter
- Integrierte optische Schnittstelle
- Integriertes Funkmodul – interoperabel durch OMS Standard
- Beiliegender individueller AES-Funkschlüssel
- Auswechselbare Batterie
- 230 V AC Netzteil optional anschließbar
- Einbaulage: horizontal oder vertikal
- Vorlauf / Rücklauf einstellbar
- MWh oder kWh einstellbar
- 15 Monats- und Halbmonatswerte über Anzeige auslesbar
- 24 Monats- und Halbmonatswerte über optische Schnittstelle auslesbar
- Frei wählbarer Jahresstichtag
- Speicherung der Maximalwerte von Durchfluss und Leistung
- Schutzklasse: IP65
Einbausatz DN20 – im Bundle enthalten
Beschreibung:
Der Einbausatz besteht aus jeweils drei Kugelhähnen, einem der Länge des Zählers entsprechenden Zählerersatzstück sowie zwei Dichtungen. Die Kugelhähne mit Fühlerbohrung M10 x 1 sind für den Einbau der Temperaturfühler des Zählers vorgesehen. Die Spezial-Kugelhähne mit Innengewinde und Überwurfverschraubungen ersetzen die üblichen Zählerverschraubungen und bieten gleichzeitig die Möglichkeit, die Messstelle vollständig abzusperren. Dadurch verkürzt sich der ansonsten zeitaufwändige Zählertausch (z. B. nach Ablauf der Eichfrist) auf nur wenige Minuten.
Der Einbausatz passt für alle Wärmezähler und Durchflussmesser mit einer Nennweite DN20, einem Anschlussgewinde von 1 Zoll und einer Baulänge von 130 mm.
Lieferumfang:
– 2 × Kugelhahn 1 Zoll Innengewinde mit Überwurfmutter 1 Zoll
– 1 × Kugelhahn 1 Zoll Innengewinde mit Fühleraufnahme M10x1
– 1 × Zählerersatzstück 130 mm
– 2 × Dichtungen 1 Zoll
Abmessungen
Spezifikationen F90S3
| Nenndurchfluss Qp: | 2,5 m3/h |
| Nennweite DN: | 20 mm |
| Druckverlust bei Qp: | 165 mbar |
| Anlauf Volumenstrom: | 10 l/h |
| Dynamikbereich Qi/Qp: | 1 : 25 |
| Anschlussgewinde: | 1 Zoll flachdichtendes Außengewinde |
| Einbaulänge: | 130 mm |
| Leitungslänge Rechenwerk zu Volumenmessteil: | 0,5 m |
| Gewicht: | 0,8 kg |
Technische Daten Rechenwerk F90S3
EG-Baumusterprüfbescheinigung DE-16-MI004-PTB025
| Schutzklasse: | IP65 |
| Display: | LCD; 8 Ziffern und Sonderzeichen |
| Energieanzeige: | bis zu 3 Nachkommastellen |
| Einheiten: |
MWh – kW – m³ – m³/h Optional: kWh – GJ – l – l/h – MW – MMBTU – Gcal |
| Schnittstellen: | Optische Infrarotschnittstelle |
| Versorgungsspannung: |
3V Lithium-Metall-Batterie (auswechselbar) Optional: 230V AC Netzteil mit Pufferbatterie und 24V AC Netzteil mit Pufferbatterie |
| Lebensdauer Batterie: | 10 Jahre bei reduzierten Funktelegrammen und ohne Impulsausgang; sonst 6 + 1 Jahre |
| Datenspeicher: | Festspeicher (EEPROM) |
| Stichtage: |
frei wählbarer Jahresstichtag; 15 Monats- und Halbmonatswerte über Display; 24 Monats- und Halbmonatswerte über optische Schnittstelle oder M-Bus |
| Tarifregister: | 2 individuell einstellbare Tarifregister |
| Speicherung Maximalwerte: | Durchfluss und Leistung |
| Temperaturbereich: |
0…150°C (Wärme) 0…50°C (Kälte) |
| Umgebungstemperatur: | 5…55°C bei 95% rF |
| Temperaturdifferenz: |
3…100 K (Wärme) 3…50 K (Kälte) |
| Minimale Temperaturdifferenz: | > 0,05 K |
| Auflösung der Temperatur: | 0,01 K |
| Messzyklus Temperatur: | dynamisch 2 bis 60 Sekunden |
| Maße: | 75 × 110 × 34,5 mm (H × B × T) |
Technische Daten Temperaturfühler F90S3
| Fühlerart: | 2-Leiter, fest angeschlossen |
| Fühlerwiderstand: | Platin Pt1000, Klasse B |
| Durchmesser: | 5,2 mm |
| Kabellänge: | 1,5 m |
| Anschlussleitung: | Silikon, ungeschirmt |
| Schutzklasse: | IP65 |
Technische Daten Durchflusssensor F90S3
| Messverfahren: | Einstrahl-Flügelradabtastung |
| Metrologische Klasse: | Klasse 3 |
| Einbau: | Rücklauf (kalter Strang) oder Vorlauf (warmer Strang); einmalig konfigurierbar |
| Einbaulage: | horizontal oder vertikal |
| Schutzklasse: | IP65 |
| Wärmeträgermedium: | Wasser |
| Temperaturbereich: |
15…90°C (Wärme) 5…50°C (Kälte) |
| Nenndruck PN: | 16 bar |
Einbausatz
Der Einbausatz passt für alle Wärmezähler und Durchflussmesser mit einer Nennweite DN20, einem Anschlussgewinde von 1 Zoll und einer Baulänge von 130 mm.
Lieferumfang:
2 × Kugelhahn 1 Zoll Innengewinde mit Überwurfmutter 1 Zoll
1 × Kugelhahn 1 Zoll Innengewinde mit Fühleraufnahme M10×1
1 × Zählerersatzstück 130 mm
2 × Dichtungen
Alles, was Sie für eine zukunftssichere Installation benötigen – in einem Paket.
