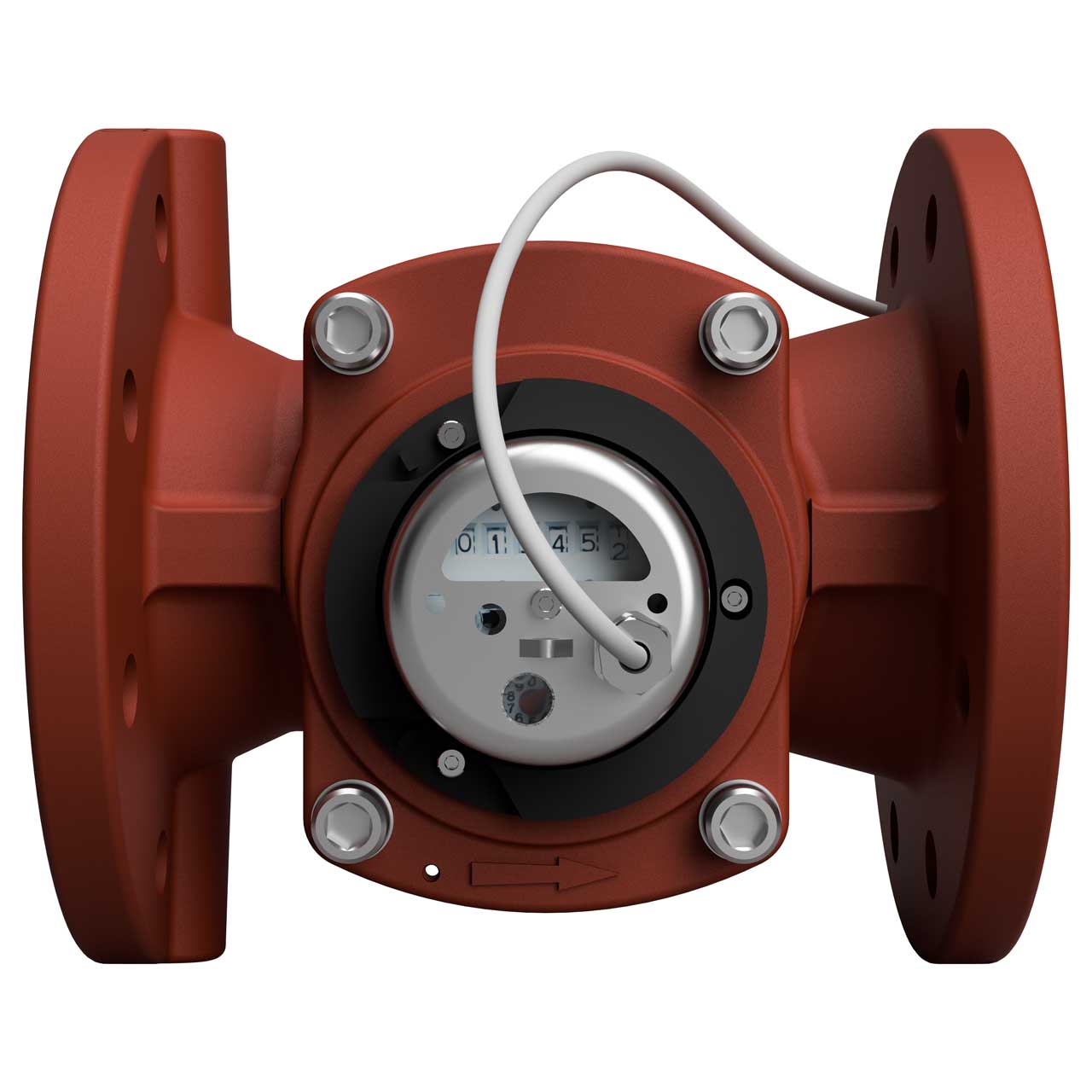

WP-XKA Qp50 DN100 250mm Woltmann-Durchflusssensor
Kompatibel mit
Woltmann-Durchflusssensor WP-XKA Qp50 DN100 250mm
Die wichtigsten Vorteile auf einen Blick
- Möglichkeit zur Fernübertragung von Durchflussmengen
- Zählwerk gekapselt und evakuiert
- Zählwerk ist zur leichteren Ablesbarkeit beliebig drehbar
- Leicht auswechselbarer Kontaktgeber
- Der Kontaktgeber ist mit einem 100 Ω, ¼ W Schutzwiderstand ausgerüstet (Kabellänge 3 m)
- Herausragende Messdauerhaftigkeit auch bei extremen Belastungen durch Lagerung des Flügels in Ringsaphir und Hartmetall
- Schutz gegen magnetische Einflüsse durch eine plombierbare Abschirmhaube
- Besonders geringer Druckverlust
- Voll-Trockenläufer
- Zugelassen nach MID
Woltmann-Durchflusssensor WP-XKA Qp50 DN100 250mm: Merkmale
Der WP-XKA ist ein Woltmannzähler in Volltrockenläufer-Ausführung. Dieser Durchflusssensor bietet eine herausragende Messdauerhaftigkeit auch unter extremen Belastungen (Qs) durch Lagerung des Flügelrades in Ringsaphir und Hartmetall. Besondere Merkmale sind das gekapselte, evakuierte, überflutungssichere und beliebig drehbare Zählwerk und der besonders geringe Druckverlust. Plombierbare Abschirmhaube zum Schutz gegen statische Magnetfelder. Der WP kann sowohl horizontal als auch vertikal installiert werden.
Das sollten Sie beim Einbau des Woltmann-Durchflusssensors beachten
Bei Woltmannzählern muss vor und nach dem Zähler eine störungsfreie gerade Rohrstrecke von der Nennweite des Zählers angeordnet sein. Die Länge dieser Rohrstrecke muss mindestens das 3-fache der Nennweite betragen.
Abmessungen
Spezifikationen Durchflusssensor
| EG-Baumusterprüfbescheinigung: | DE-15-MI004-PTB004 |
| Messgenauigkeit: | Klasse 2 |
| Mechanische Klasse: | M1 |
| Elektromagnetische Klasse: | E1 |
| Schutzklasse: | IP54 |
| Nenndurchfluss Qp: | 50 m³/h |
| Nennweite DN: | 100 mm |
| Druckverlust bei Qp: | 30 mbar |
| Nenndruck PN: | 16 bar |
| Anlaufwert: | 400 l/h |
| Kleinster Durchfluss Qi: | 5 m³/h |
| Grösster Durchfluss Qs: | 100 m³/h |
| Überlastwert: | 180 m³/h |
| Einbaulage: | horizontal oder vertikal |
| Temperaturbereich: | 0 ... 120°C |
| Anschlussgewinde: | Flansch (8-Loch) |
| Gewicht: | 19,8 kg |
| Impulswertigkeit Reedschalter: | 100 l/p |
| Anzeigebereich: | 0,5l ... 999.999m³/h |
| Kabellänge Impulskabel: | 3 m |
