WP-XKA Qp80 DN125 250mm Woltmann-Durchflusssensor

2.034,94 €*

Nicht am Lager, Versand in ca. 60 Tagen

Produktnummer: 45641018
Gewicht: 22.6 kg
Ausführung: 2024

Kompatibel mit

Rechenwerk F32 A-Zelle PT500 100 l/p
Wärmezähler-Rechenwerk F32 Batterie Pt500 100 l/p Die wichtigsten Vorteile auf einen Blick Messgenauigkeit erfüllt die Anforderungen nach EN1434 Anschlussmöglichkeit von 2- und 4- Leiter Temperaturfühler Verbesserter niedriger Stromverbrauch für längere Batterielebensdauer Zugelassen nach MID und nach PTB K 7.2 (Kältezähler) Programmierbarer Historienspeicher (täglich, wöchentlich, monatlich) 2 freie Steckplätze für Optionsmodule Individuelle Fernauslesung (AMR) mit optionalen Plug and Play Modulen Optional mit integriertem Funk, Real Data oder Open Metering Standard (868 oder 434 MHz) Lieferumfang:Rechenwerk inklusive Eichgebühr Wärmezähler-Rechenwerk F32: Einsatzbereiche Die Rechenwerke F32 sind für die Überwachung und Verbrauchserfassung von kleinen und mittleren Wärme- und Kälteanlagen konzipiert und mit nahezu allen gängigen Volumenzählern kombinierbar. Es ist geeignet für Temperaturfühlertypen Pt500 und bietet die Möglichkeit zum Anschluss in 2- und 4-Leiter-Technik. Mit verschiedenen Optionsmodulen (M-Bus, Impulsausgänge, Funk, etc.) kann das F32 umfangreich erweitert werden. Geeignet für den Wand- oder Volumenzähleraufbau.

321,42 €*
Temperaturfühlerpaar UTS Pt500 2-Leiter 3m, geeicht
Universal-Fühlerpaar UTS Pt500 2-Leiter 3m für zur universellen Installation in Tauchhülsen bis zu einer Länge von 210 mm. Zugelassen als Wärme- und Kältefühler nach MID und PTB K7.2, gepaart.Inklusive Eichgebühr.

100,91 €*
Temperaturfühlerpaar UTS Pt500 2-Leiter 10m, geeicht
Fühlerpaar UTS Pt500 2-Leiter mit 10 m Anschlusskabel zur universellen Installation in Tauchhülsen bis zu einer Länge von 210 mm. Zugelassen als Wärme- und Kältefühler nach MID und PTB K7.2, gepaart.Inklusive Eichgebühr.

188,92 €*
Edelstahl-Tauchhülse PL85 1/2 Zoll x 6mm x 85mm MID-konform
Einschraub-Tauchhülse PL (Pocket Long) mit Plombierschraube nach DIN EN 1434, MID-konform

32,68 €*
Edelstahl-Tauchhülse PL120 1/2 Zoll x 6mm x 120mm MID-konform
Einschraub-Tauchhülse PL (Pocket Long) mit Plombierschraube nach DIN EN 1434, MID-konform.

34,61 €*
Edelstahl-Tauchhülse PL210 1/2 Zoll x 6mm x 210mm MID-konform
Einschraub-Tauchhülse PL (Pocket Long) mit Plombierschraube nach DIN EN 1434, MID-konform.

42,29 €*
Produktinformationen "WP-XKA Qp80 DN125 250mm Woltmann-Durchflusssensor"

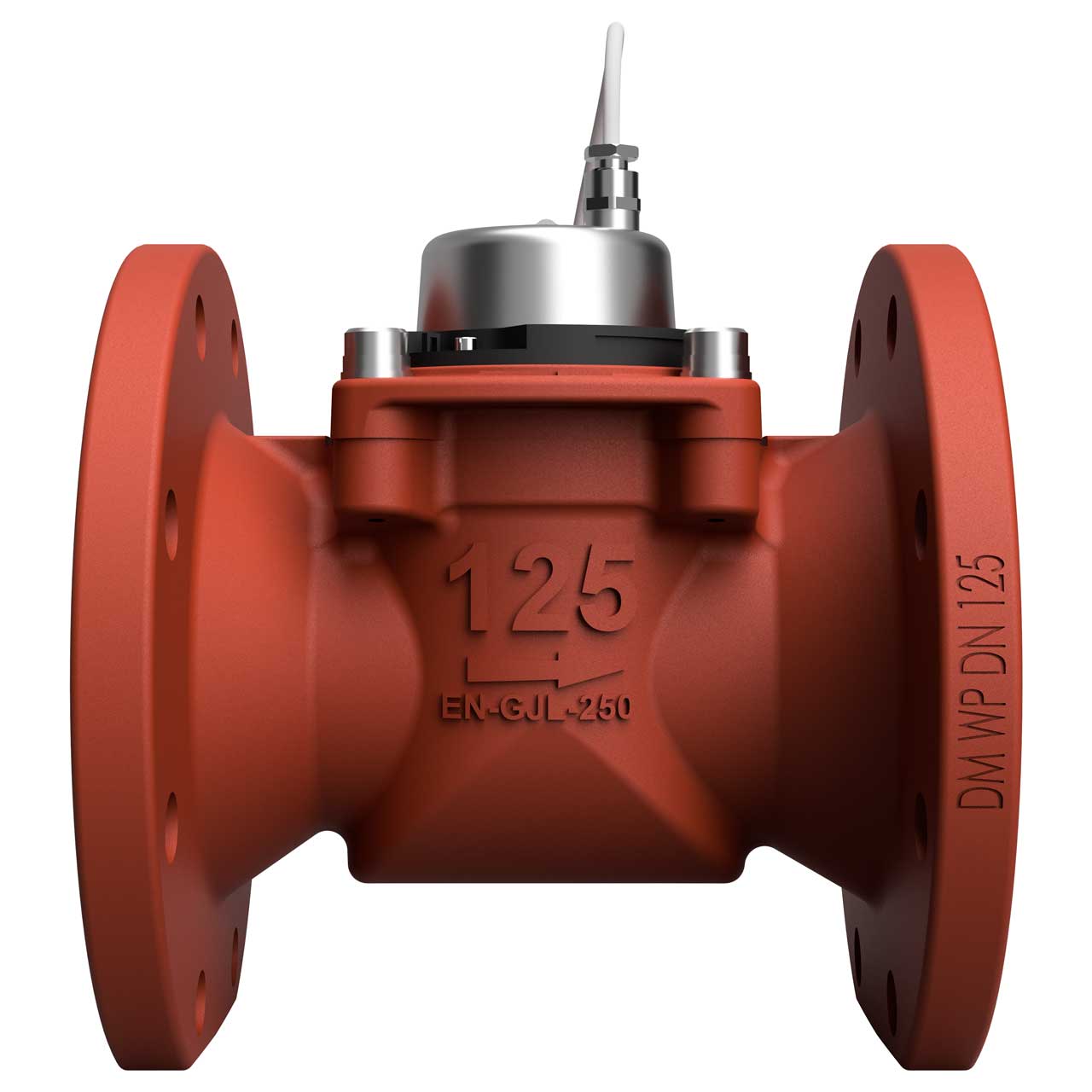

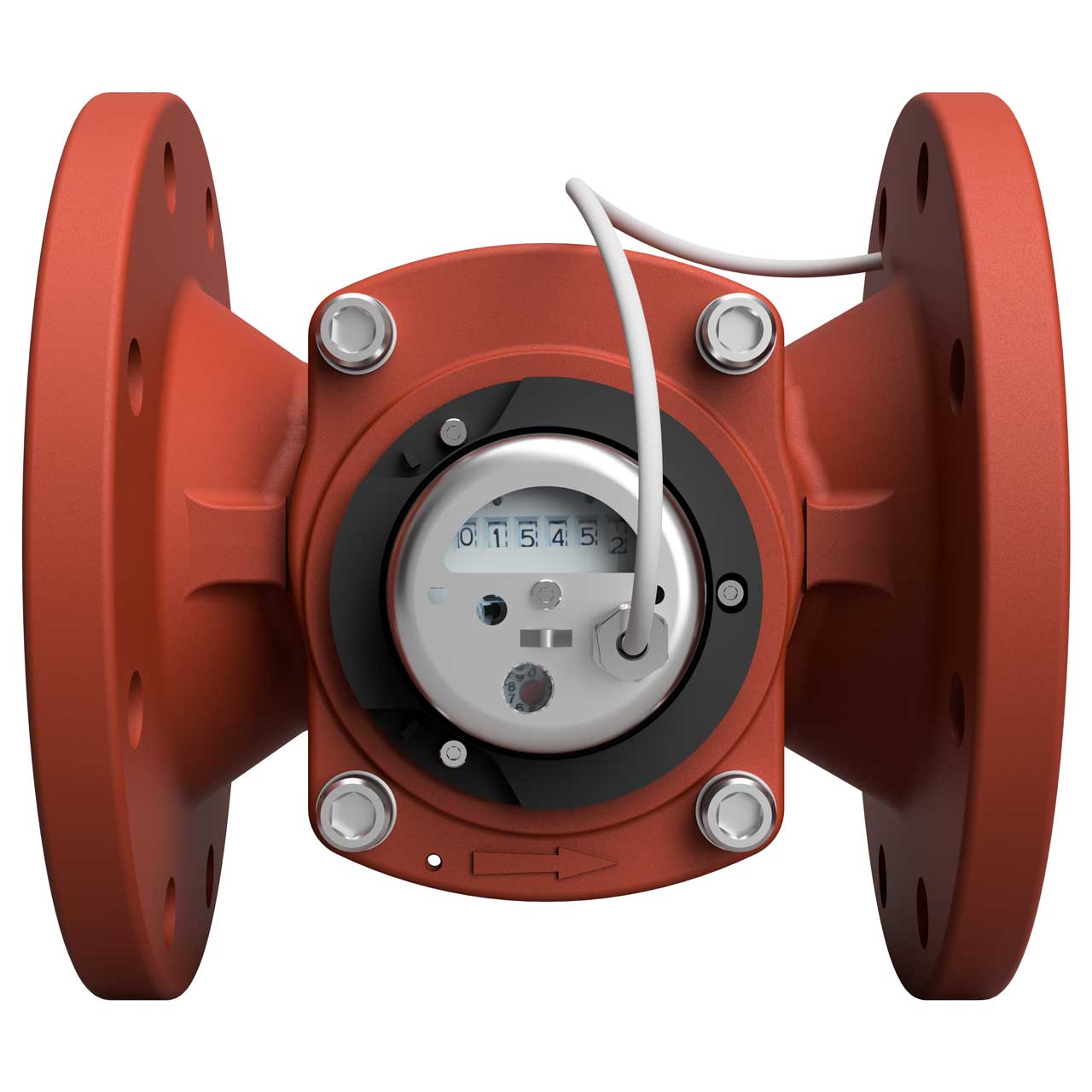

Woltmann-Durchflusssensor WP-XKA Qp80 DN125 250mm

Die wichtigsten Vorteile auf einen Blick

  • Möglichkeit zur Fernübertragung von Durchflussmengen
  • Zählwerk gekapselt und evakuiert
  • Zählwerk ist zur leichteren Ablesbarkeit beliebig drehbar
  • Leicht auswechselbarer Kontaktgeber
  • Der Kontaktgeber ist mit einem 100 Ω, ¼ W Schutzwiderstand ausgerüstet (Kabellänge 3 m)
  • Herausragende Messdauerhaftigkeit auch bei extremen Belastungen durch Lagerung des Flügels in Ringsaphir und Hartmetall
  • Schutz gegen magnetische Einflüsse durch eine plombierbare Abschirmhaube
  • Besonders geringer Druckverlust
  • Voll-Trockenläufer
  • Zugelassen nach MID

Woltmann-Durchflusssensor WP-XKA Qp80 DN125 250mm: Merkmale

Der WP-XKA ist ein Woltmannzähler in Volltrockenläufer-Ausführung. Dieser Durchflusssensor bietet eine herausragende Messdauerhaftigkeit auch unter extremen Belastungen (Qs) durch Lagerung des Flügelrades in Ringsaphir und Hartmetall. Besondere Merkmale sind das gekapselte, evakuierte, überflutungssichere und beliebig drehbare Zählwerk und der besonders geringe Druckverlust. Plombierbare Abschirmhaube zum Schutz gegen statische Magnetfelder. Der WP kann sowohl horizontal als auch vertikal installiert werden.

Das sollten Sie beim Einbau des Woltmann-Durchflusssensors beachten

Bei Woltmannzählern muss vor und nach dem Zähler eine störungsfreie gerade Rohrstrecke von der Nennweite des Zählers angeordnet sein. Die Länge dieser Rohrstrecke muss mindestens das 3-fache der Nennweite betragen.



Abmessungen

Dimensionsskizze WP-XKA Flansch Qp100 Baulänge 250 mm

Spezifikationen Durchflusssensor

EG-Baumusterprüfbescheinigung:  DE-15-MI004-PTB004
Messgenauigkeit:  Klasse 2
Mechanische Klasse:  M1
Elektromagnetische Klasse:  E1
Schutzklasse:  IP54
Nenndurchfluss Qp:  80 m³/h
Nennweite DN:  125 mm
Druckverlust bei Qp:  30 mbar
Nenndruck PN:  16 bar
Anlaufwert:  600 l/h
Kleinster Durchfluss Qi:  8 m³/h
Grösster Durchfluss Qs:  150 m³/h
Überlastwert:  250 m³/h
Einbaulage:  horizontal oder vertikal
Temperaturbereich:  0 ... 120°C
Anschlussgewinde:  Flansch (8-Loch)
Gewicht:  22,4 kg
Impulswertigkeit Reedschalter:  100 l/p
Anzeigebereich:  0,5l ... 999.999m³/h
Kabellänge Impulskabel:  3 m
