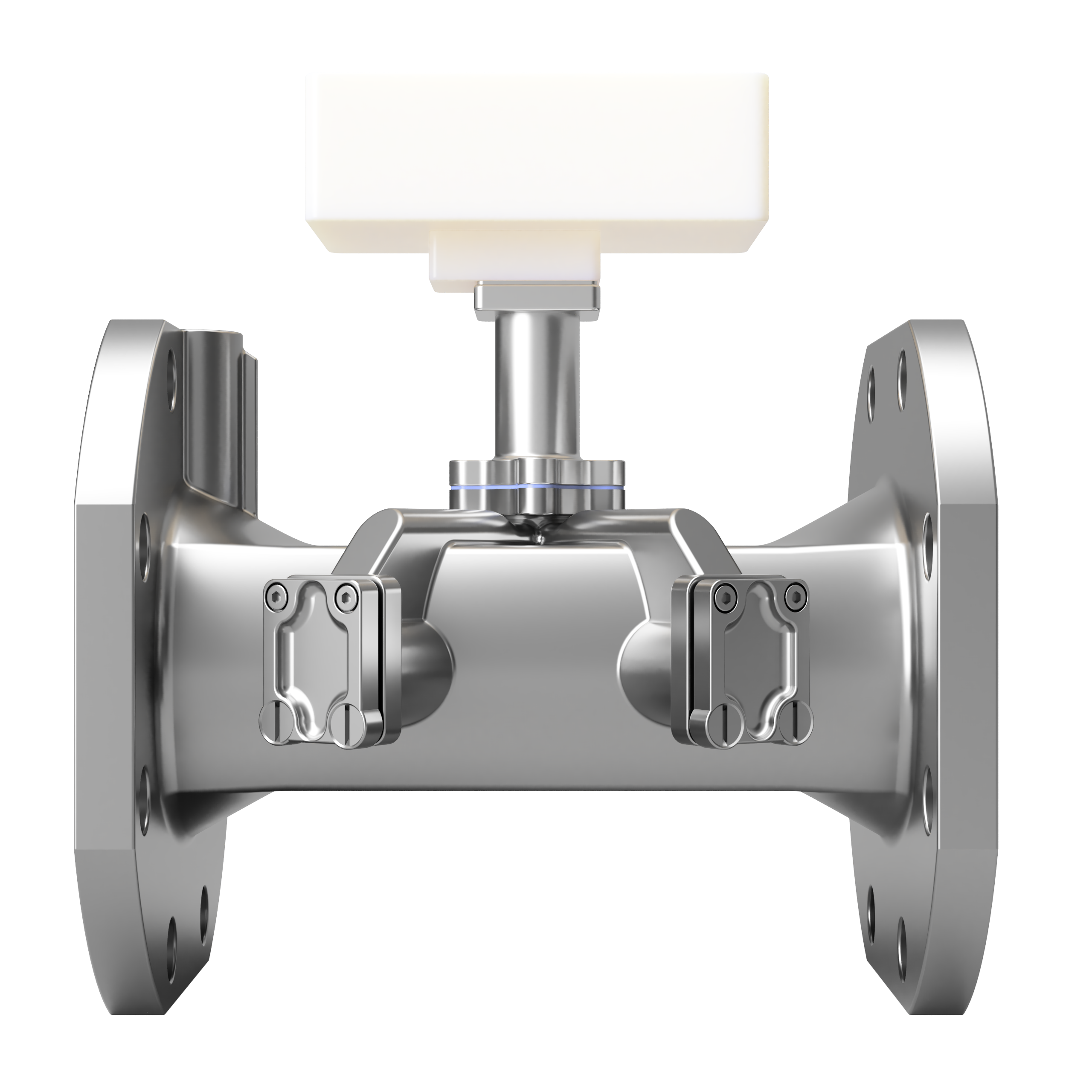

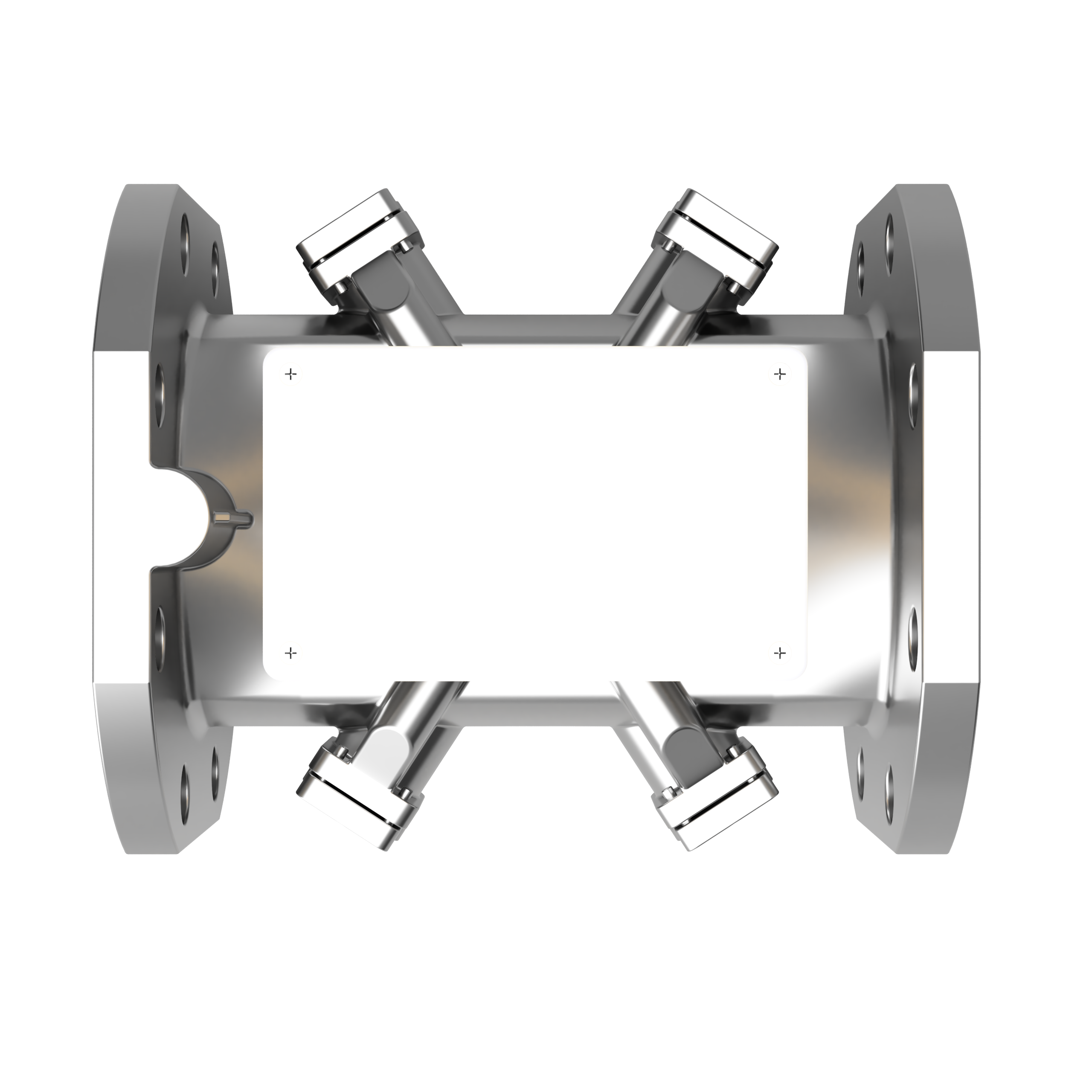

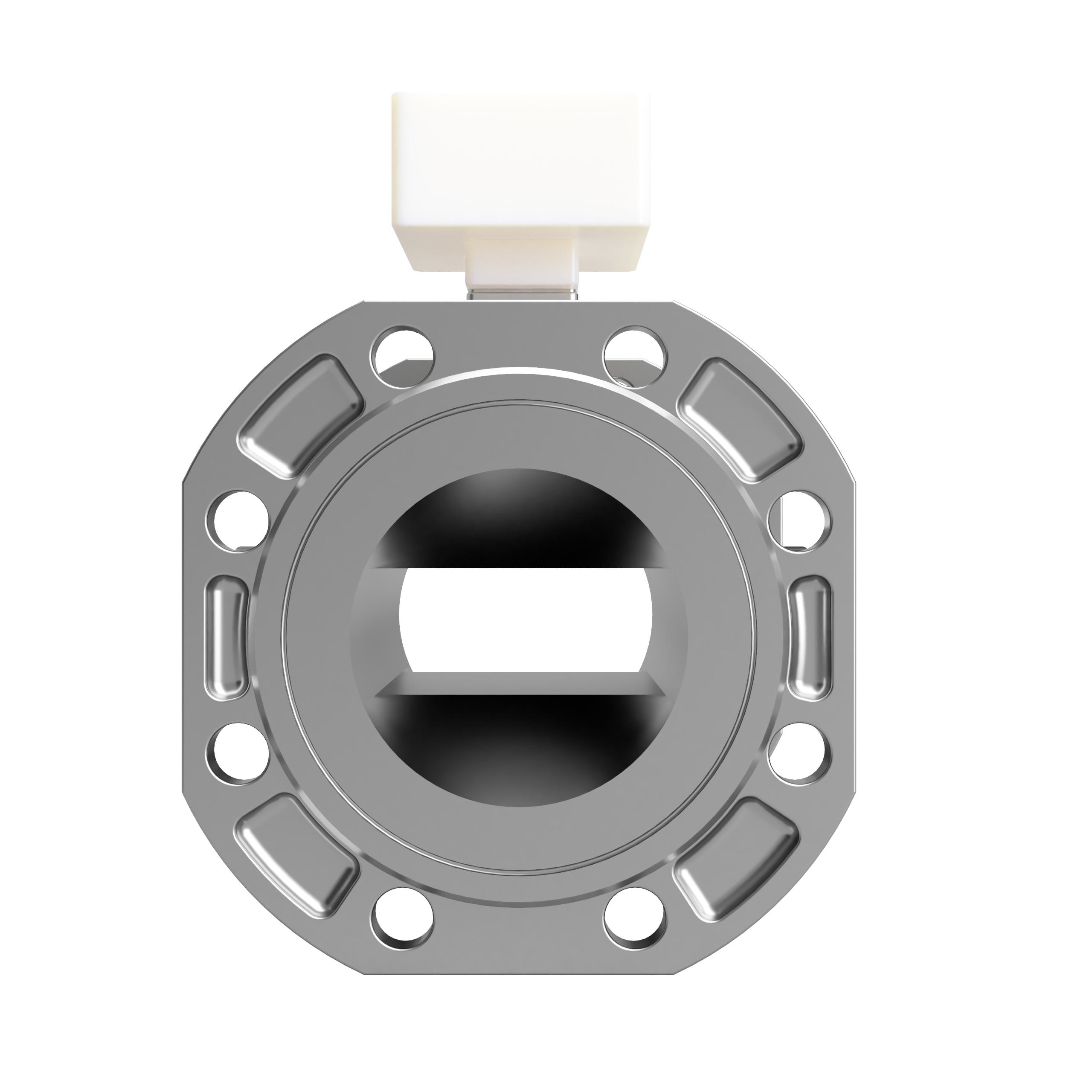

F90UFlow Qp40 DN80 Baulänge 225 mm Ultraschall-Durchflusssensor Edelstahl
Kompatibel mit
Ultraschall-Durchflusssensor Edelstahl Qp40 m3/h DN80 Baulänge 225 mm PN 16 bar Flansch DIN 1092 Anschlusskabel 10 m
Hinweis: Dies ist kein lagergeführter Artikel und daher nur mit angegebener Lieferzeit verfügbar.
Die wichtigsten Vorteile auf einen Blick
- IP 68 einsetzbar im Außenbereich
- Präzise Durchflussmessung mit Zweikanal-Ultraschallmessung
- Bis zu 12 Jahre Batterielebensdauer
- Horizontal- / Vertikal- / Überkopf-Einbau
- Besonders geringer Druckverlust
- Temperaturbereich 1 – 130°C (150°C innerhalb von 2000 Stunden)
- Zugelassen nach MID MI-004
F90UFlow Edelstahl-Durchflusssensor
Der F90UFlow überzeugt durch seine flexible Einsatzfähigkeit und seinen hohen Temperaturbereich. Mit einer Temperaturspanne von 1 bis 130°C deckt das Volumenmessteil alle Anwendungsfälle ab. Dies macht ihn zu einer idealen Lösung für vielfältige Einsatzbereiche und anspruchsvolle Umgebungen. Der Durchflusssensor F90UFlow erfasst den Durchfluss mittels hochpräziser Ultraschall-Messtechnik und garantiert eine zuverlässige und genaue Volumenmessung, die höchsten Ansprüchen gerecht wird. In Kombination mit dem Rechenwerk F90C3 oder F32 und den UTS-Temperatursensoren kann daraus die thermische Energie präzise und effizient ermittelt werden. Dies ermöglicht Ihnen eine umfassende und exakte Energiekontrolle und -abrechnung. Mit seinen Abmessungen ist der F90UFlow besonders geeignet, um mechanische Woltmannzähler zu ersetzen.
Das sollten Sie beim Einbau beachten
Der Durchflusssensor muss in einer sauberen Rohrleitung installiert werden, die innen frei von Feststoffpartikeln ist. Vor der Montage des Zählers die Rohrleitungen gründlich reinigen. Wenn das Wasser Partikel enthält, einen Filter in die Zulaufleitung vor dem Zähler installieren. Der Einbau kann in horizontaler oder vertikaler Lage erfolgen. Eine Beruhigungsstrecke vom dreifachen Umfang ist einzuhalten. Die Fließrichtung muss mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen. Das Anschlusskabel darf nicht verlängert werden. Der F90UFlow muss an einer tief liegenden Stelle der Rohrleitung installiert werden, um die Bildung von Luftblasen zu vermeiden.
Downloads
- Datenblatt F90UFlow Deutsch
- Download PDF
Abmessungen
Spezifikationen F90UFlow
| Messverfahren: | Ultraschall; Zweikanal |
| Zulassung: | MID DE-18-MI004-PTB018 |
| Genauigkeitsklasse: | Klasse 2 |
| Mechanische Klasse: | M2 |
| Elektromagnetische Klasse: | E2 |
| Schutzklasse: | IP68 |
| Impulswertigkeit: | 100 L/I |
| Anschlusskabel: | 10 m |
| Max. Eingangsspannung für Volumenimpulse: | 12 V |
| Max. Eingangsstrom für Volumenimpulse: | 10 mA |
| Nenndurchfluss QP: | 40 m3/h |
| Nennweite DN: | 80 mm |
| Druckverlust bei QP: | 90 mbar |
| Nenndruck PN: | 16 bar |
| Anlaufwert: | 30 l/h |
| Kleinster Durchfluss QI: | 400 l/h |
| Grösster Durchfluss QS: | 80 m3/h |
| Einbaulage: | horizontal oder vertikal |
| Temperaturbereich: | 1 ... 130°C |
| Anschlussart: | Flansch DIN 1092, PN16 |
| Flanschdurchmesser: | 200 mm |
| Anzahl Schraubenlöcher: | 8 |
| Schraubenlochdurchmesser: | 18 mm |
| Lochkreisdurchmesser: | 160 mm |
| Gehäusewerkstoff: | Edelstahl |
| Gewicht: | 12.5 kg |
