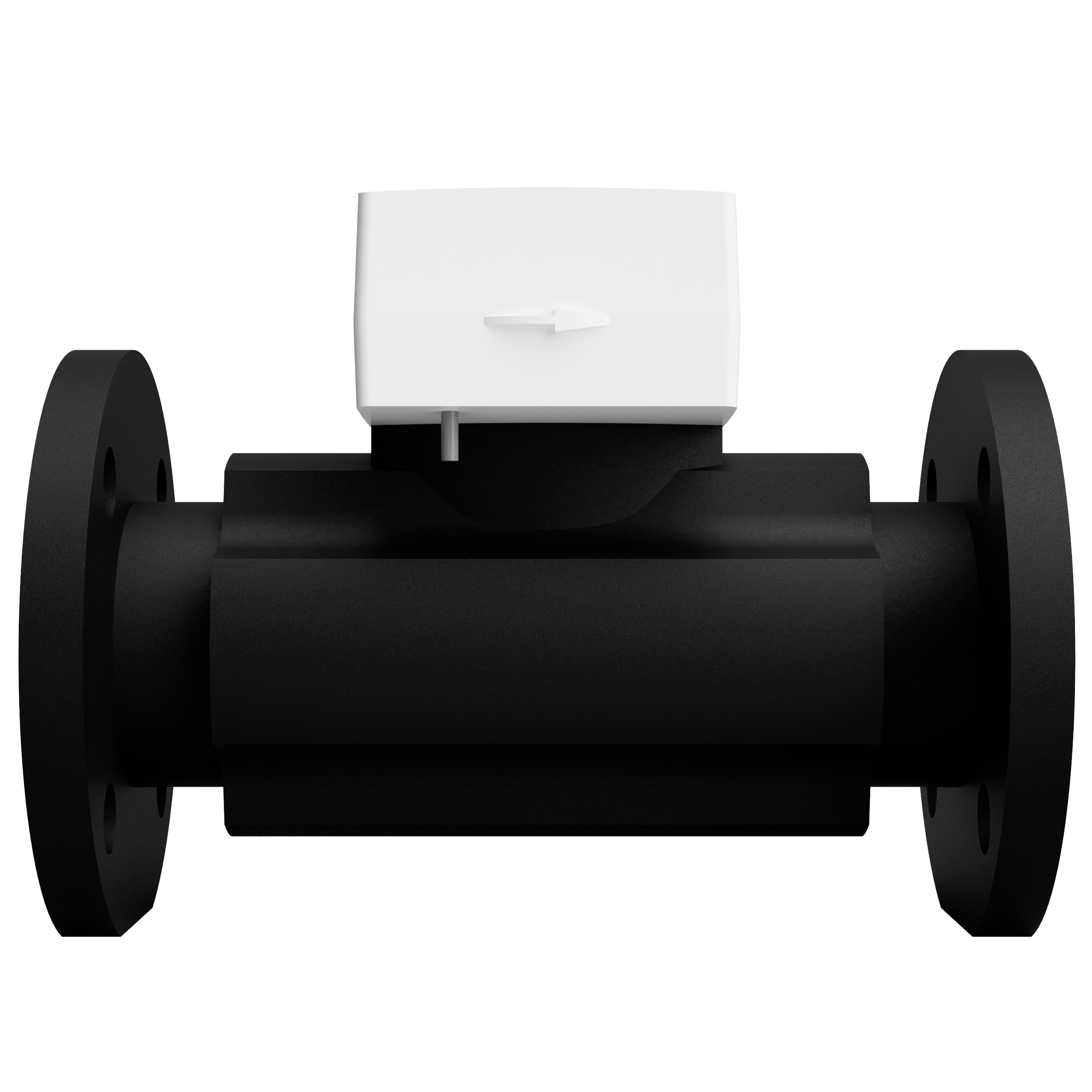

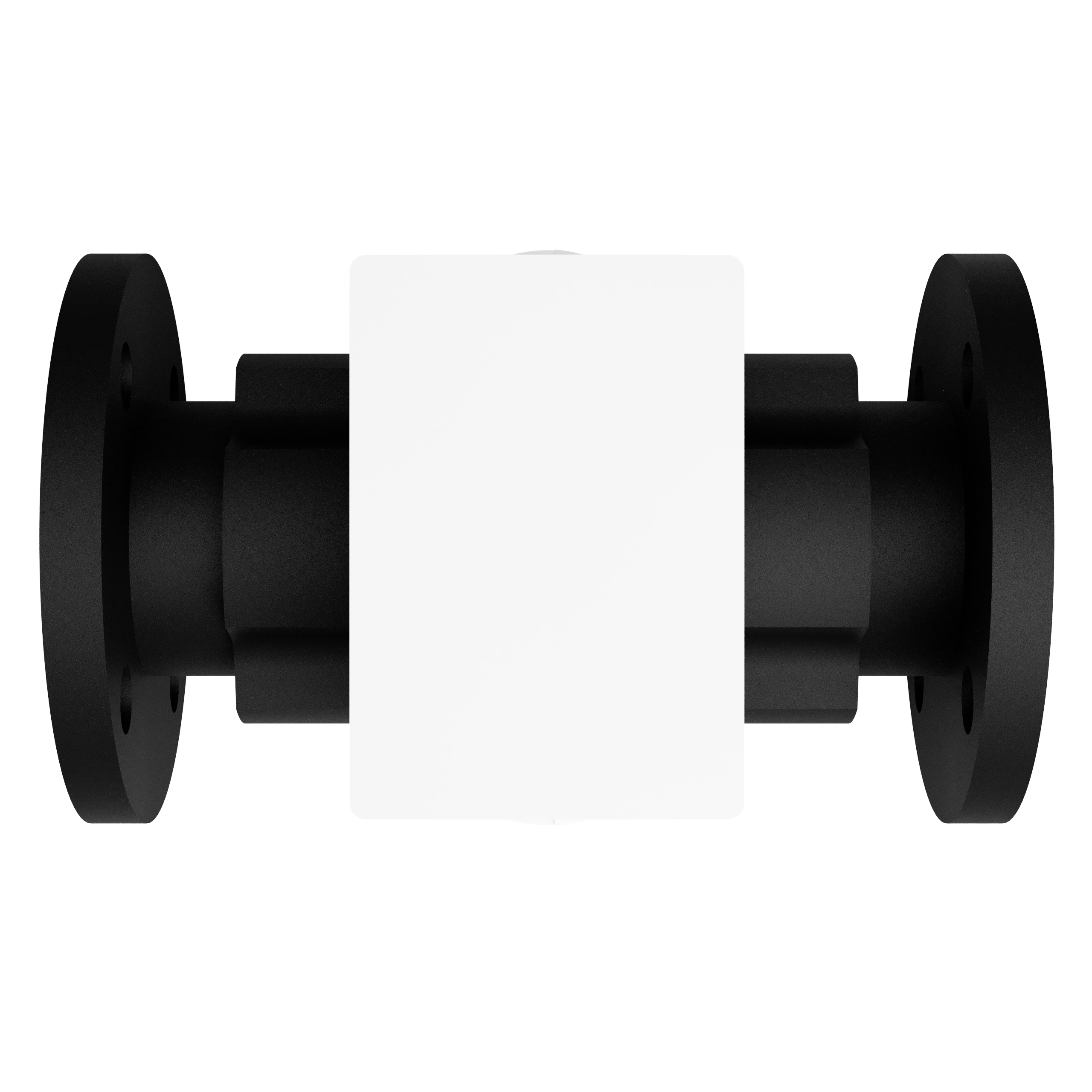

Hydrus 2.0 Ultraschall-Großwasserzähler Q3:25 m³/h DN50 270 mm Flansch
Funk-Ultraschall-Großwasserzähler Q3:25 m3/h DN50 Baulänge 270 mm Flansch DIN 1092
Weitere Ausführungen (M-Bus, Impulsausgang) auf Anfrage.
Hinweis: Dies ist kein lagergeführter Artikel und daher nur mit angegebener Lieferzeit verfügbar.
Die wichtigsten Vorteile auf einen Blick
- IP 68 einsetzbar im Außenbereich
- Integrierte wireless M-Bus Funkschnittstelle (OMS 868 MHz)
- Bis zu 16 Jahre Batterielebensdauer
- U0 / D0, keine Beruhigungsstrecken notwendig
- Besonders geringer Druckverlust
- Zugelassen nach MID MI-001 / Trinkwasser: AoC DEU, ACS, WRAS
Hydrus 2 Großwasserzähler
HYDRUS 2.0 ist ein statischer Großwasserzähler für alle Bereiche der Kalt- und Warmwasserversorgung, der auch unter extremen Bedingungen (u.a. keine Messung von Lufteinschlüssen, unempfindlich gegenüber Schwebstoffen) für genaue Messungen mit Langzeitstabilität sorgt. Der HYDRUS 2.0 Großwasserzähler erfüllt die europäischen Normen gemäß MID sowie die gängigen Richtlinien für Trinkwasser (AoC DEU, ACS, WRAS, etc.). Die integrierte Funkkommunikation vereinfacht die Beschaffung von Zählerdaten durch mobile Auslesung (Walk-by/Drive-by/ Passive Drive-by) oder Fixed Network.
Das sollten Sie beim Einbau beachten
Der Zähler muss gegen Druckstöße in der Rohrleitung geschützt werden. Der HYDRUS 2.0 muss in einer sauberen Rohrleitung installiert werden, die innen frei von Feststoffpartikeln ist. Vor der Montage des Zählers die Rohrleitungen gründlich reinigen. Wenn das Wasser Partikel enthält, einen Filter in die Zulaufleitung vor dem Zähler installieren. Der Einbau kann in horizontaler oder vertikaler Lage, ohne Beruhigungsstrecken, erfolgen. Die Fließrichtung muss mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen. Der HYDRUS 2 muss an einer tief liegenden Stelle der Rohrleitung installiert werden, um die Bildung von Luftblasen zu vermeiden.
Downloads
- Datenblatt Hydrus 2.0 Großwasserzähler Deutsch
- Download PDF
- Installationsanleitung Hydrus 2.0
- Download PDF
- Benutzerhandbuch Hydrus 2.0 Deutsch
- Download PDF
Abmessungen
Spezifikationen Hydrus 2 Großwasserzähler
| Integrierte Schnittstelle: | Wireless M-Bus Funk (OMS, 868 MHz) mit individuellem AES-Funkschlüssel |
| Zulassung: | MID DE-19-MI001-PTB011 |
| Trinkwasser: | AoC DEU, ACS, WRAS |
| Standards: | ISO 4064, OIML R49 |
| Dynamikbereich R (Q3/Q1): | 800 |
| Mechanische Klasse: | M2 |
| Elektromagnetische Klasse: | E2 |
| Schutzklasse: | IP68 |
| Nenndurchfluss Q3: | 25 m3/h |
| Nennweite DN: | 50 mm |
| Druckverlust bei Q3: | 16 mbar |
| Nenndruck PN: | 16 bar |
| Anlaufwert: | 15 l/h |
| Kleinster Durchfluss Q1: | 31.25 l/h |
| Grösster Durchfluss Q4: | 31.25 m3/h |
| Einbaulage: | horizontal oder vertikal |
| Temperaturbereich: | 0 ... 30°C |
| Anschlussart: | Flansch DIN 1092, PN10/16 |
| Flanschdurchmesser: | 165 mm |
| Anzahl Schraubenlöcher: | 4 |
| Schraubenlochdurchmesser: | 19 mm |
| Lochkreisdurchmesser: | 125 mm |
| Anzeige im Display: | 9-stellig, zusätzliche Symbole / Anzeigezähler / Einheit |
| Angezeigte Einheiten: | Volumen (m3 + 2 Nachkommastellen) und Durchfluss (m3/h + 3 Nachkommastellen) |
| Gehäusewerkstoff: | Gusseisen, epoxydharzbeschichtet |
| Gewicht: | 2,6 kg |
REACH
Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
Diese Produktreihe enthält Komponenten mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
- Bleititanzirkonoxid (CAS-Nr.: 12626-81-2)
