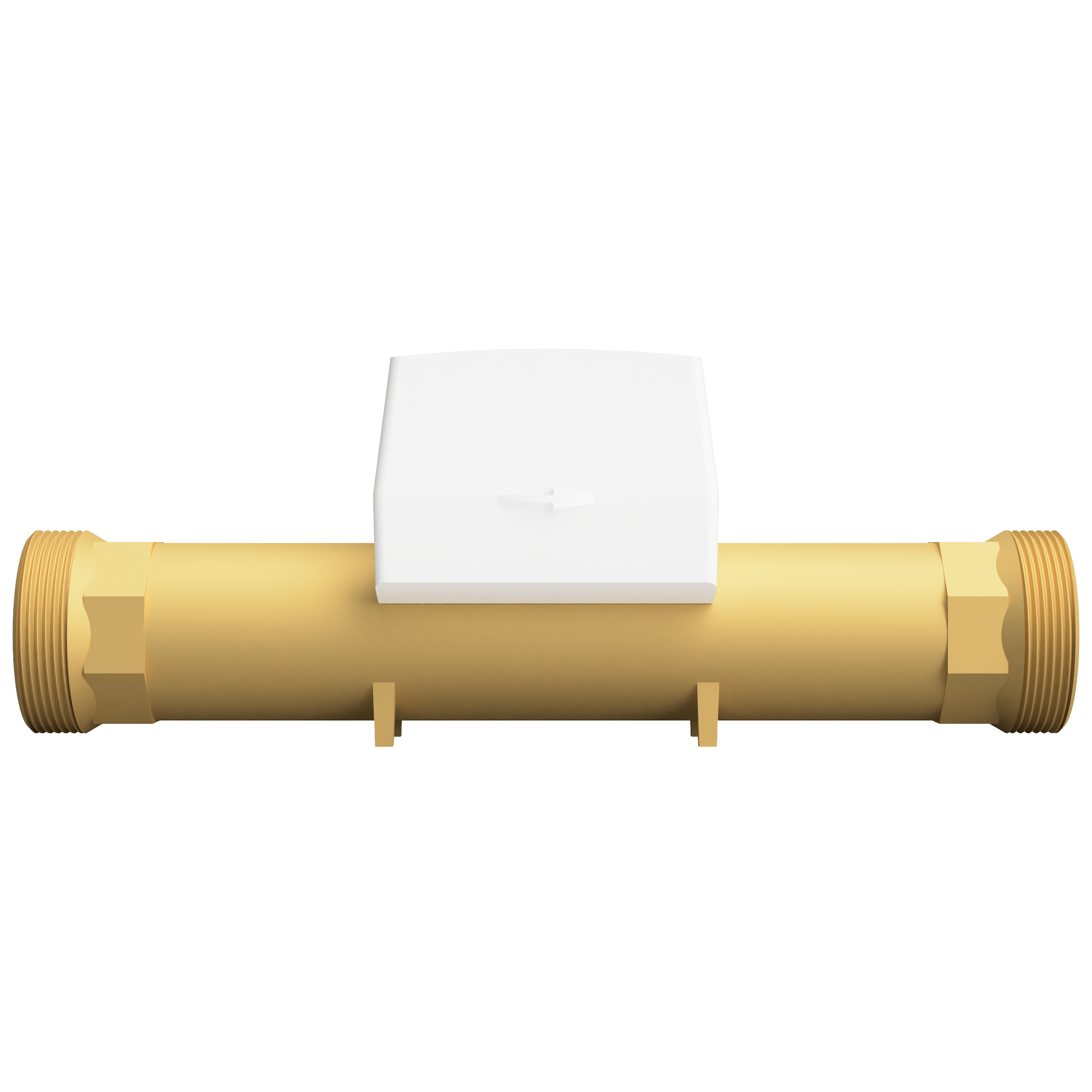

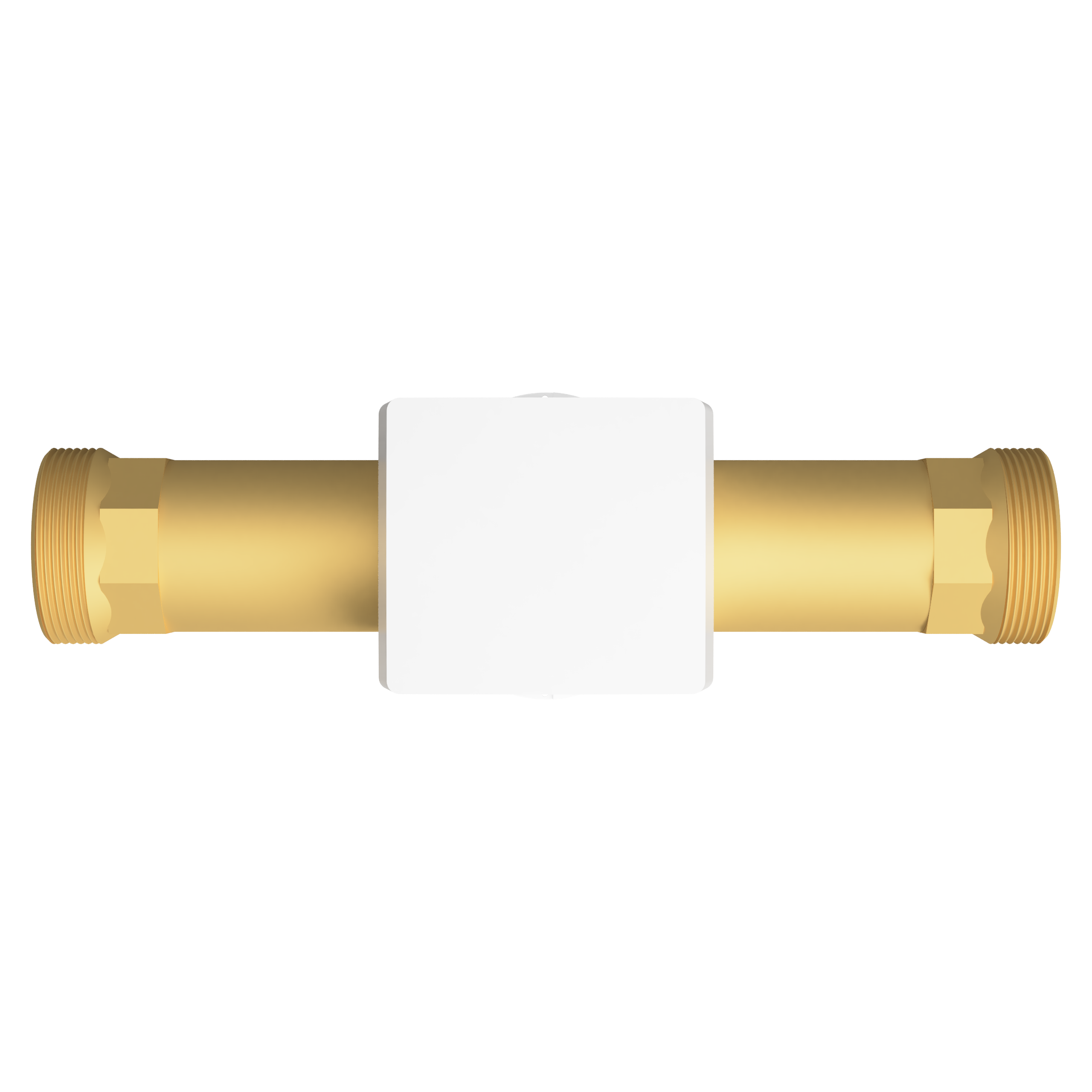

Hydrus 2.0 Ultraschall-Trinkwasserzähler Q3:10 m³/h DN40 300 mm
Funk-Ultraschall-Kaltwasserzähler Q3:10 m3/h DN40 Baulänge 300 mm Anschlussgewinde 2 Zoll
Weitere Nennweiten und/ oder Baulängen auf Anfrage.
Hinweis: Dies ist kein lagergeführter Artikel und daher nur mit angegebener Lieferzeit verfügbar.
Die wichtigsten Vorteile auf einen Blick
- IP 68 einsetzbar im Außenbereich
- Integrierte wireless M-Bus Funkschnittstelle (OMS 868 MHz)
- Bis zu 16 Jahre Batterielebensdauer
- U0 / D0, keine Beruhigungsstrecken notwendig
- Besonders geringer Druckverlust
- Zugelassen nach MID MI-001 / Trinkwasser: AoC DEU, ACS, WRAS, Belgaqua, KIWA Netherlands, OTH, PZH, SVGW
Hydrus 2
Der HYDRUS 2 ist ein statischer Hauswasserzähler für alle Bereiche der Kaltwasserversorgung, der auch unter extremen Bedingungen (u.a. keine Messung von Lufteinschlüssen, unempfindlich gegenüber Schwebstoffen) für genaue Messungen mit Langzeitstabilität sorgt. Der HYDRUS 2 erfüllt die europäischen Normen gemäß MID sowie die gängigen Richtlinien für Trinkwasser (AoC DEU, ACS, WRAS, etc.). Die integrierte Funkkommunikation vereinfacht die Beschaffung von Zählerdaten durch mobile Auslesung (Walk-by/Drive-by/Passive Drive-by) oder Fixed Network (Upgrade ohne Konfiguration vor Ort möglich). Der HYDRUS 2 speichert täglich 1024 Verbrauchswerte. Auf diese Daten kann nur vor Ort und mithilfe der IZAR@MOBILE Software zugegriffen werden. In einem zweiten Protokoll können eine kleine Menge von 32 Verbrauchswerten gespeichert werden. Der HYDRUS 2 weist ein minimales Sendeintervall von ca. 14 Sekunden auf und verwendet die Sicherheitsstufe OMS Generation 3 (nicht verfügbar bei Funkzählern mit C1 mobile mode oder LoRaWAN®/C2) oder 4, Profil B. Sowohl das Funkprotokoll als auch die optische Schnittstelle sind standardmäßig verschlüsselt.
Das sollten Sie beim Einbau beachten
Der Zähler muss gegen Druckstöße in der Rohrleitung geschützt werden. Der HYDRUS 2.0 muss in einer sauberen Rohrleitung installiert werden, die innen frei von Feststoffpartikeln ist. Vor der Montage des Zählers die Rohrleitungen gründlich reinigen. Wenn das Wasser Partikel enthält, einen Filter in die Zulaufleitung vor dem Zähler installieren. Der Einbau kann in horizontaler oder vertikaler Lage, ohne Beruhigungsstrecken, erfolgen. Die Fließrichtung muss mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen. Der HYDRUS 2 muss an einer tief liegenden Stelle der Rohrleitung installiert werden, um die Bildung von Luftblasen zu vermeiden.
Downloads
- Datenblatt Hydrus 2.0 Deutsch
- Download PDF
- Installationsanleitung Hydrus 2.0
- Download PDF
- Benutzerhandbuch Hydrus 2.0 Deutsch
- Download PDF
Abmessungen
Spezifikationen Hydrus 2
| Integrierte Schnittstelle: | Wireless M-Bus Funk (OMS, 868 MHz) mit individuellem AES-Funkschlüssel |
| Zulassung: | MID DE-19-MI001-PTB012 |
| Trinkwasser: | AoC DEU, ACS, WRAS, Belgaqua, KIWA Netherlands, OTH, PZH, SVGW |
| Standards: | EN 4064, EN 14154, OIML R49 |
| Dynamikbereich R (Q3/Q1): | 400 |
| Mechanische Klasse: | M2 |
| Elektromagnetische Klasse: | E2 |
| Schutzklasse: | IP68 |
| Nenndurchfluss Q3: | 10 m3/h |
| Nennweite DN: | 40 mm |
| Druckverlust bei Q3: | 22 mbar |
| Nenndruck PN: | 16 bar |
| Anlaufwert: | 8.7 l/h |
| Kleinster Durchfluss Q1: | 25 l/h |
| Grösster Durchfluss Q4: | 12.5 m3/h |
| Einbaulage: | horizontal oder vertikal |
| Temperaturbereich: | 0 ... 30°C |
| Anschlussgewinde: | G 2 Zoll B |
| Anzeige im Display: | 9-stellig, zusätzliche Symbole / Anzeigezähler / Einheit |
| Angezeigte Einheiten: | Volumen (m3 + 3 Nachkommastellen) und Durchfluss (m3/h + 3 Nachkommastellen) |
| Gehäusewerkstoff: | CW724R (bleifrei) |
| Gewicht: | 2,6 kg |
REACH
Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
Diese Produktreihe enthält Komponenten mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
- Blei (nur bei den Flanschvarianten) - (CAS-Nr.: 7439-92-1)
- Bleititanzirkonoxid (CAS-Nr.: 12626-81-2)
