Austausch und Umverdrahtung einer EbV Delta Regelung gegen eine Lago 0321
Unbedingt beachten
Arbeiten an elektrischen Anlagen und Geräten dürfen nur von ausgebildetem und authorisiertem Fachpersonal unter Einhaltung geltender Vorschriften und Sicherheitsmaßnahmen durchgeführt werden. Bei Nichtbeachtung besteht Gefahr für Leib und Leben. Für Schäden durch falsche Handhabung, Verdrahtung oder Inbetriebnahme wird keine Haftung übernommen.
Fehler und Irrtümer Vorbehalten.
Schritt 1 - Anlage spannungsfrei schalten
Schalten Sie die auszutauschende Regelung spannungsfrei und sichern Sie sie gegen versehentliches Wiedereinschalten
Schritt 2 - Vorbereiten der Umverdrahtung

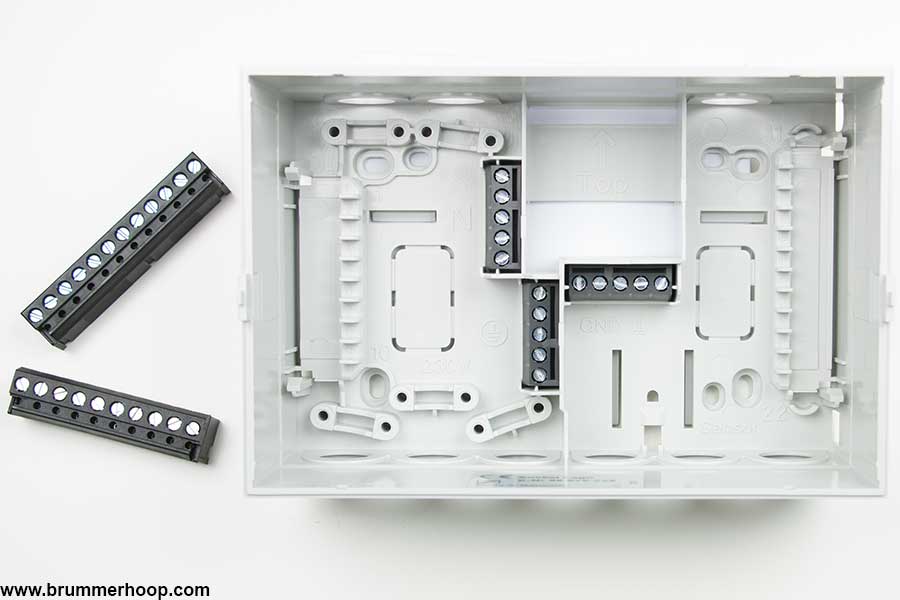

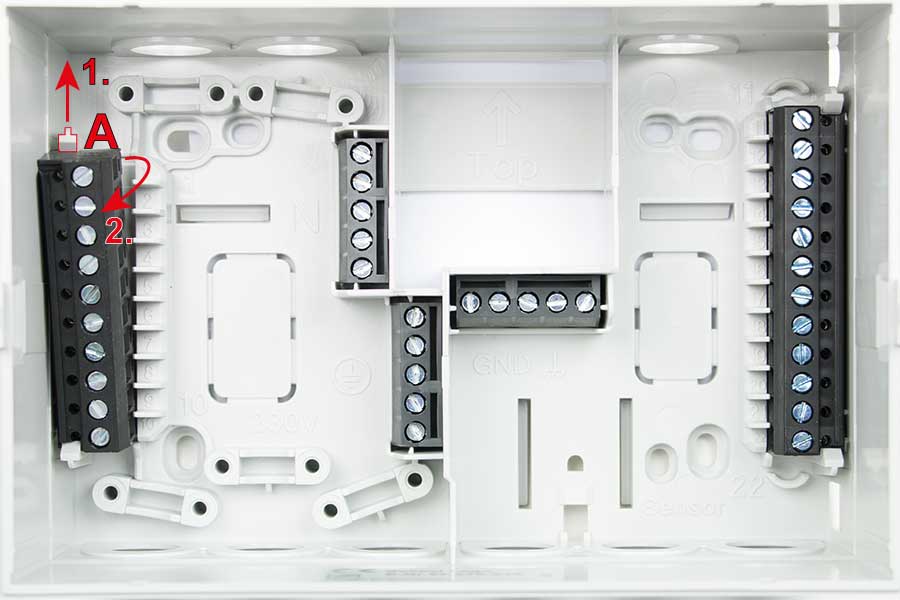

Für den Schaltfeldeinbau der Lago 0321 lösen Sie zuerst die beiden Schraub-Klemmenblöcke aus dem Wandsockel. Ziehen Sie dafür den Klemmenblockhalter A leicht nach hinten (1.) und heben Sie den Klemmenblock dann schräg nach oben aus dem Sockel (2.). Am besten markieren Sie die Klemmenblöcke mit einer Klemmennummer, bevor Sie sie aus dem Sockel herauslösen.
Der kürzere der beiden Klemmenblöcke ist die 230V Seite und der längere ist die Fühlerseite.
Schritt 3 - Belegung der Klemmenblöcke

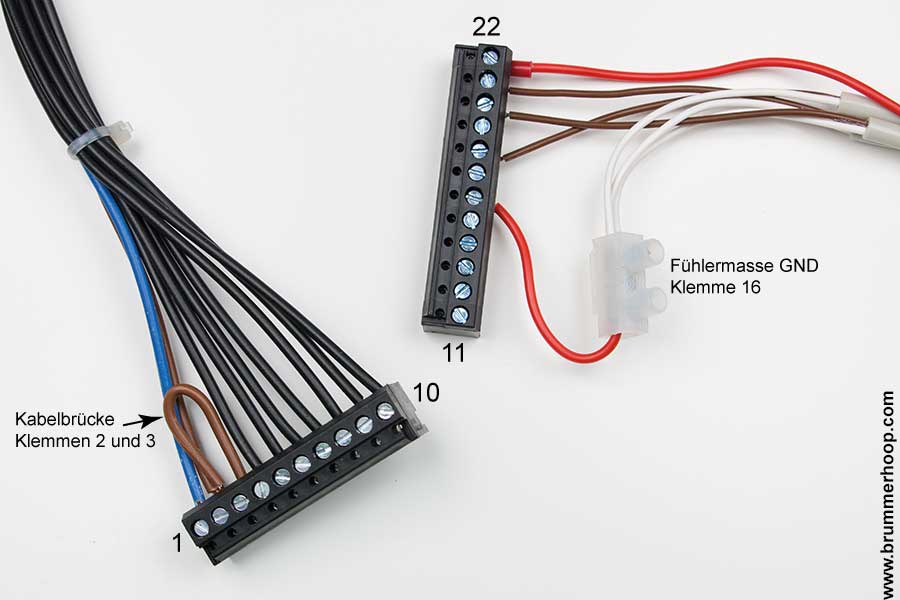

Klemmen Sie die einzelnen Adern, jeweils eine zur Zeit, aus dem alten Klemmenblock aus und legen Sie sie nach folgender Tabelle gleich auf den Lago-Klemmenblock auf. Bitte achten Sie unbedingt auf richtige Belegung.
| Klemme alt ebv Delta |
zu | Klemme neu Lago 0321 |
Klemmenbezeichnung |
| Netzseite (230V AC) | |||
| 26 | ⇒ | 6 | Speicherladepumpe (nicht bei Delta 2 und 23) |
| 25 | ⇒ | -- | entfällt (isolieren da 230 V) |
| 24 | ⇒ | 5 | Pumpe gemischter Heizkreis (nur Delta 23 und 23B) |
| 4 | Pumpe ungemischter Heizkreis (nur Delta 2 und 2B) | ||
| 23 | ⇒ | -- | entfällt (isolieren da 230 V) |
| 22 | ⇒ | 10 | Wärmeerzeuger T2 |
| 21 | ⇒ | 9 | Wärmeerzeuger T1 |
| 20 | ⇒ | 8 | Mischer Auf (nicht Delta 2 und 2B) |
| 19 | ⇒ | 7 | Mischer Zu (nicht Delta 2 und 2B) |
| 18 | ⇒ | 2 | Phase (230V AC / 50Hz) und Brücke zu Klemme 3 |
| 3 | Phase (230V AC / 50Hz) und Brücke zu Klemme 2 | ||
| 16 | ⇒ | 1 | Null-Leiter |
| Fühlerseite (Wichtig: Alte Fühler können nicht weiter verwendet werden) | |||
| -- | ⇒ | 22 | Außenfühler |
| -- | ⇒ | 21 | Fühler gemischter Heizkreis (nicht bei Delta 2 und 2B) |
| -- | ⇒ | 20 | Kesselfühler (ungemischter Heizkreis) |
| -- | ⇒ | 18 | Speicherfühler (nicht bei Delta 2 und 23) |
| -- | ⇒ | 16 | Fühlermasse GND |
Schritt 4 - Einstellung DIP-Schalter
Stellen Sie die DIP-Schalter auf der Rückseite der Lago 0321 ein, bevor Sie die Klemmenblöcke, wie in Schritt 5 beschrieben, aufstecken.
Schritt 5 - Klemmenblöcke aufstecken
Stecken Sie die fertig verdrahteten Klemmenblöcke so auf die Kontaktstifte der Lago, dass die Schraubenköpfe nach unten und die Kabel nach innen zeigen. Schieben Sie die Lago im Anschluß in den Ausschnitt des Kesselschaltfelds. Schalten Sie die Netzspannung wieder ein und fahren Sie mit der Inbetriebnahme der Lago 0321 fort.
