Geeignet für Wohnungsgrößen bis 60m². Messprinzip: Einstrahl-Flügelrad. Nenndurchfluss Qp: 0,6m³/h. Anschlussgewinde: 3/4 Zoll flachdichtend. Nennweite/ Baulänge: 15mm/110mm.
Alle Leistungsmerkmale auf einen Blick
- Abnehmbares Rechenwerk mit 0,5 m Kabellänge und Wandhalter
- Integrierte optische Schnittstelle
- Freier Steckplatz für Erweiterungsmodul
- Erweiterungsmodul und 230VAC Netzteil vor Ort nachrüstbar
- Unidirektionaler wireless M-Bus (868 MHz) über nachrüstbares Erweiterungsmodul
- Auswechselbare Batterie
- Anschluss an 230V AC Netzspannung über optional erhältliches Netzteil möglich
- Einbaulage: horizontal oder vertikal
- Vorlauf / Rücklauf einstellbar
- MWh oder kWh einstellbar
- 15 Monats- und Halbmonatswerte über Anzeige auslesbar
- 24 Monats- und Halbmonatswerte über optische Schnittstelle oder M-Bus auslesbar
- Frei wählbarer Jahresstichtag
- Speicherung der Maximalwerte von Durchfluss und Leistung
- Messgenauigkeit: Klasse 3
- Schutzklasse: IP65
Geeignet für Wohnungsgrößen bis 60 m2
Messprinzip: Einstrahl-Flügelrad
Nenndurchfluss Qp: 0,6 m3/h
Anschlussgewinde: 3/4 Zoll flachdichtend
Nennweite / Baulänge: 15 mm / 110 mm
Auswechselbare Batterie
Der F90S3 ist für eine optimale Energieausnutzung ausgelegt.
Deshalb hält die integrierte Batterie bis zu 10 Jahre, bevor sie endgültig entladen ist. Da Wärmezähler die zu Abrechnungszwecken genutzt werden bereits nach 5 Jahren erneuert werden müssen, braucht man in der Regel nicht über einen Batteriewechsel nachzudenken.
Es gibt jedoch auch Anwendungen bei denen die Batterie stärker beansprucht wird, wie z.B. eine erhöhte Temperaturbelastung, häufiges Auslesen über die optische Schnittstelle oder über eine installierte Steckkarte. In diesen Fällen kann sich die Batterie schneller entladen, was in der Vergangenheit dazu führte, dass der komplette Zähler ausgetauscht werden musste.
Das ist dank der abnehmbaren Oberschale des Rechenwerks und der auswechselbaren Batterie nun nicht mehr nötig.
Steckplatz zur optionalen Erweiterung
Jeder F90S3 Wärmezähler ist nicht nur mit einer optischen Schnittstelle ausgerüstet, sondern besitzt auch einen Steckplatz für unterschiedliche Erweiterungsmodule. So kann der Zähler bei Bedarf auch noch nachträglich mit einem Funkmodul, einem Impulsausgang oder mit einer M-Bus-Schnittstelle ausgerüstet werden. Das ist vor allem dann interessant, wenn man Zähler austauschen muss. Hier kann das Erweiterungsmodul aus dem alten Zähler einfach in den neuen Eingebaut werden.
F90S3 - kostengünstig und exakt Messen.
Vielseitig einsetzbar - Kompakt - Erweiterbar - Zuverlässig
Der F90S3 – kompakt, robust, vielseitig einsetzbar
Die neue Generation kompakter, vollelektronischer Einstrahl-Wärmezähler mit Flügelradabtastung.
Der F90S3 ist für alle gängigen Einbaustellen geeignet und dient der exakten Erfassung von Energie-Verbrauchsdaten und Volumenströmen. Überwiegend werden Einstrahl-Wärmezähler in Heizungsanlagen verwendet, etwa als Wohnungszähler für die Wärmemengenmessung in Mehrparteienhäusern sowie als Mehrbereichszähler. Dank seiner kompakten Bauweise und der frei wählbaren Einbaulage (vertikal oder horizontal) eignet sich der F90S3 besonders gut für Installationen mit wenig Platz und Bewegungsspielraum.
Erweiterungsmöglichkeiten des Wärmemengenzählers
Der F90S3 verfügt über ein abnehmbares Rechenwerk mit einem 0,5 m langen Verbindungskabel zum Durchflusssensor und einem integrierten Wandadapter. Das bedeutet, Sie können den Durchflusssensor ohne das Rechenwerk installieren und die Anzeige an einer besser zugänglichen Stelle an der Wand anbringen. Das Rechenwerk kann vor Ort nachträglich mit unterschiedlichen Erweiterungsmodulen (wireless M-Bus*, wireless M-Bus mit 3 Impulseingängen, M-Bus, M-Bus mit 3 Impulseingängen, 2 Impulsausgänge) und mit einem Spannungsnetzteil** ausgerüstet werden. Die im Lieferumfang enthaltene Batterie ist ausgelegt für eine Betriebsdauer von 10 Jahren und kann bei Bedarf gewechselt werden.
Alle F90 Wärme- und Kältezähler verfügen über eine integrierte optische Schnittstelle, über die der Zähler, mit Hilfe der Software "Device Monitor" und einem separat erhältlichen USB-Optokopf, konfiguriert und ausgelesen werden kann. Über diese Zusatzmodule ist es auch möglich, Verbrauchswerte der letzten 24 Monate auszulesen, über die Anzeige des Zählers erhalten Sie die Daten der zurückliegenden 15 Verbrauchsmonate.
* wireless M-Bus auf der Frequenz 868 MHz; Verschlüsselung nach OMS 3.0.2 oder 4.0.1
** 230VAC Netzspannung

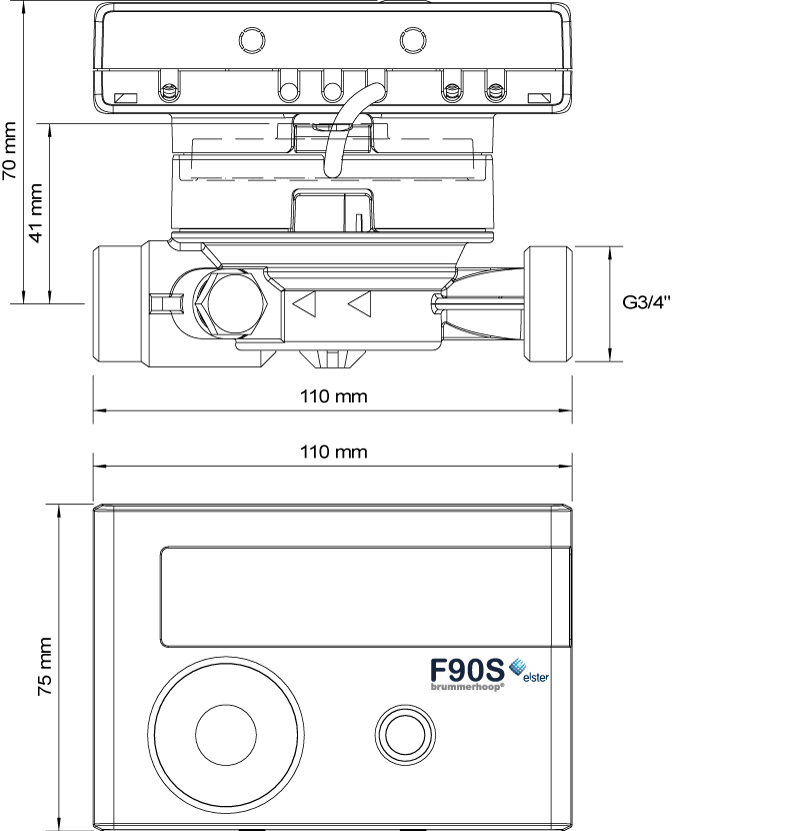

Abmessungen
Spezifikationen F90S3
Nenndurchfluss Qp: | 0,6 m3/h |
Nennweite DN: | 15 mm |
Druckverlust bei Qp: | 155 mbar |
Anlauf Volumenstrom: | 4 l/h |
Dynamikbereich Qi/Qp: | 1 : 25 |
Anschlussgewinde: | 3/4 Zoll flachdichtendes Aussengewinde |
Einbaulänge: | 110 mm |
Leitungslänge Rechenwerk zu Volumenmessteil: | 0,5 m |
Gewicht: | 0,7 kg |
Technische Daten Rechenwerk F90S3
EG-Baumusterprüfbescheinigung DE-16-MI004-PTB025
Schutzklasse: | IP65 |
Display: | LCD; 8 Ziffern und Sonderzeichen |
Energieanzeige: | bis zu 3 Nachkommastellen |
Einheiten: | MWh - kW - m³ - m³/h Optional: kWh - GJ - l - l/h - MW - MMBTU - Gcal |
Schnittstellen: | Optische Infrarotschnittstelle und 1 freier Steckplatz für Optionsmodule |
Optionsmodule: | M-Bus inkl. 3 Impulseingänge; wireless M-Bus inkl. 3 Impulseingänge; 2 Impulsausgänge für Energie und Volumen |
Versorgungsspannung: | 3V Lithium-Metall-Batterie (auswechselbar) Optional: 230V AC Spannungsnetzteil mit Pufferbatterie und 24V AC Spannungsnetzteil mit Pufferbatterie |
Lebensdauer Batterie: | Bei eingeschränkter Anzahl an Funktelegrammen und ohne Impulsausgang ausgelegt für 10 Jahre; sonst 6 + 1 Jahre |
Datenspeicher: | Festspeicher (EEPROM) |
Stichtage: | frei wählbarer Jahresstichtag; 15 Monats- und Halbmonatswerte über Display; 24 Monats- und Halbmonatswerte über optische Schnittstelle oder M-Bus |
Tarifregister: | 2 individuell einstellbare Tarifregister |
Speicherung Maximalwerte: | Durchfluss und Leistung |
Temperaturbereich: | 0...150°C (Wärme) 0...50°C (Kälte) |
Umgebungstemperatur: | 5...55°C bei 95% rF |
Temperaturdifferenz: | 3...100 K (Wärme) 3...50 K (Kälte) |
Minimale Temperaturdifferenz: | > 0,05 K |
Auflösung der Temperatur: | 0,01 K |
Messzyklus Temperatur: | Dynamisch 2 und 60 Sekunden |
Maße: | 75 x 110 x 34,5 mm (H x B x T) |
Technische Daten Temperaturfühler F90S3
Fühlerart: | 2-Leiter, fest angeschlossen |
Fühlerwiderstand: | Platin Pt1000, Klasse B |
Durchmesser: | 5,2 mm |
Kabellänge: | 1,5 m |
Anschlussleitung: | Silikon, ungeschirmt |
Schutzklasse: | IP65 |
Technische Daten Durchflusssensor F90S3
Messverfahren: | Einstrahl Flügelradabtastung |
Metrologische Klasse: | Klasse 3 |
Einbau: | Rücklauf (kalter Strang) oder Vorlauf (warmer Strang); einmalig konfigurierbar |
Einbaulage: | horizontal oder vertikal |
Schutzklasse: | IP65 |
Wärmeträgermedium: | Wasser |
Temperaturbereich: | 15...90°C (Wärme) 5...50°C (Kälte) |
Nenndruck PN: | 16 bar |
