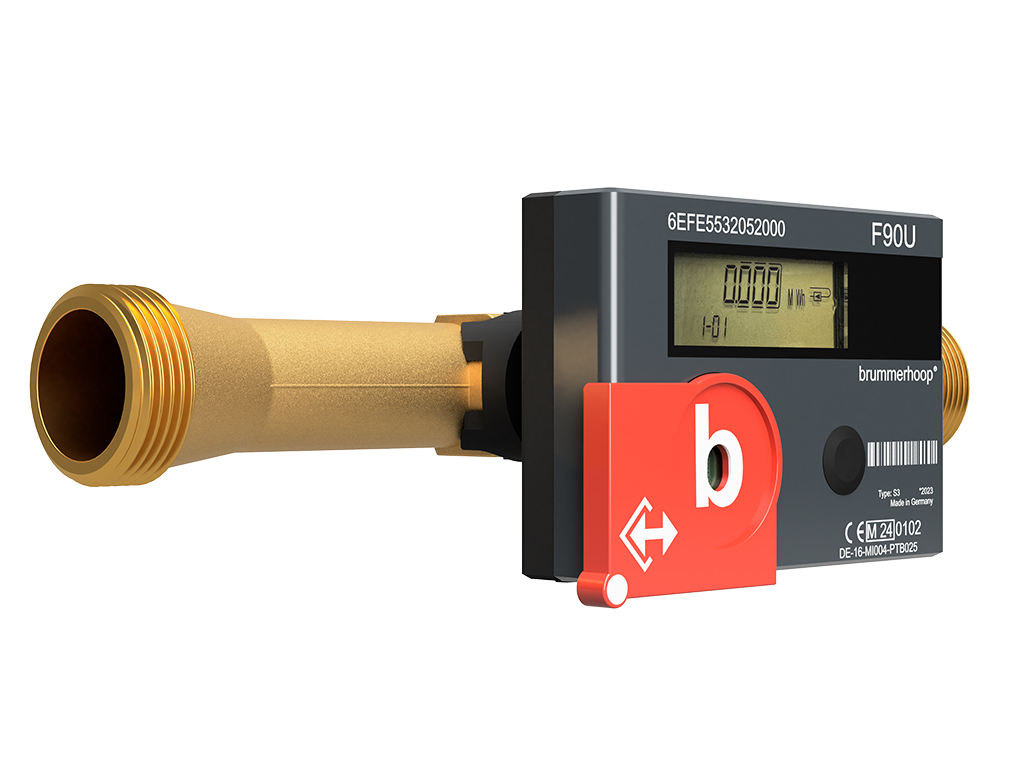

Wärmezähler F90U3 Qp6 DN25 260mm

529,50 €*

Wenige Stück verfügbar, Lieferzeit 1-3 Tage

Produktnummer: 31600026
Gewicht: 1.5 kg
EAN: 4251555825082
Ausführung: 2024

Installationszubehör

Einbausatz für Wärmezähler 1 Zoll DN25 260mm
Der Einbausatz besteht aus jeweils drei Kugelhähnen, einem der Länge des Zählers entsprechenden Zählerersatzstücks sowie zwei Dichtungen. Die Kugelhähne mit Fühlerbohrung M10 x 1 sind für den Einbau der Temperaturfühler des Zählers vorgesehen. Die Spezial-Kugelhähne mit Innengewinde und Überwurfverschraubungen ersetzen die üblichen Zählerverschraubungen und bieten gleichzeitig die Möglichkeit die Messstelle komplett abzusperren. Dies lässt den sonst sehr zeitaufwändigen Zählertausch (z.B. nach Ablauf der Eichfrist) zu einem Arbeitsaufwand von nur wenigen Minuten schrumpfen. Der Einbausatz passt für alle Wärmezähler und Durchflussmesser mit einer Nennweite DN25 mit einem Anschlußgewinde von 5/4 Zoll und einer Baulänge von 260 mm.Lieferumfang: 2 x Kugelhahn 1 Zoll Innengewinde mit Überwurfmutter 5/4 Zoll, 1 x Kugelhahn 1 Zoll Innengewinde mit Fühleraufnahme M10x1, Zählerersatzstück 260 mm und 2 x Dichtungen 5/4 Zoll

97,68 €*
Montageset M10x1mm für direktmessende Temperaturfühler
Montageset für den Einbau von direktmessenden Temperaturfühlern von Wärme- und Kältezählern mit einem Durchmesser von 5,0mm / 5,2mm in eine Bohrung M10x1mm.

4,71 €*

Optionale Erweiterungen

Miete USB-Optokopf für Energiezähler
USB-Optokoppler inkl. Konfigurationssoftware für Wärmemengenzähler F90 und Wasserzähler M-ETH, inkl. Retourenlabel für den kostenlosen Rückversand.Minimale Mietdauer 7 Tage, Abrechnung erfolgt wöchentlich, maximale Mietdauer 30 Tage.Nach Ablauf der maximalen Mietdauer wird der Artikel zum Kaufpreis, abzgl. der bereits gezahlten Mieten berechnet. Energieversorgung über USB-Schnittstelle USB-Schnittstelle USB 1.1 und USB 2.0 kompatibel Übertragungsgeschwindigkeiten 300 bis 19.200 Bd (halbduplex, asynchron) innerer Aufbau entsprechend EN 61107 integrierter Ringmagnet zur Befestigung am Zähler integrierte Echounterdrückung inkl. lizenzfreie Software Device Monitor (ohne Modul HKV) Lieferumfang:USB Optokopf inklusive Software Device Monitor (ohne Modul HKV) und Retourenlabel Der USB-Optokopf ist nicht kompatibel zu unseren Zählern der Serie F96Plus und zu F32 Rechenwerken! Für diese Geräte wird ein Bluetooth-Optokopf benötigt. Warnhinweis! Der USB-Optokopf ist mit einem starken Neodym-Magneten ausgerüstet. Dieser erzeugt ein starkes Magnetfeld, das Gebrauchsgegenstände wie Fernseher, Festplatten, EC-Karten und Videokassetten beeinflussen oder sogar zerstören kann. Auch Herzschrittmacher, Uhren und andere mechanische Geräte können hiervon betroffen sein. Einfache Konfiguration und Auslesung von Energiezählern Der USB-Optokopf dient zur Konfiguration und zum Auslesen von Wärme- und Kältezählern mit integrierter optischer Schnittstelle wie F90S3, F90M3, F90U3, F2, F4/ MF4, M602 und 6M2. Der Optokopf wird über seinen USB-Anschluss an ein Laptop oder PC-Arbeitsplatz angeschlossen und erzeugt dort über seinen Treiber einen virtuellen COM Port über den kommuniziert wird. Die Treiberunterstützung für verschiedene Computer-Betriebssysteme finden Sie unter http://www.ftdichip.com. Zum Auslesen und Konfigurieren des Zählers wird die jeweilige Software benötigt.

Inhalt: 7 Tage (4,00 €* / 1 Tage)

28,00 €*
USB-Optokopf für Energiezähler
Alle Leistungsmerkmale auf einen Blick: Infrarotschnittstelle nach EN 1434-3 und EN 62056 Energieversorgung über USB-Schnittstelle USB-Schnittstelle USB 1.1 und USB 2.0 kompatibel Übertragungsgeschwindigkeiten 300 bis 19.200 Bd (halbduplex, asynchron) innerer Aufbau entsprechend EN 61107 integrierter Ringmagnet zur Befestigung am Zähler integrierte Echounterdrückung inkl. lizenzfreie Software Device Monitor (ohne Modul HKV) Lieferumfang:USB Optokopf inklusive Software Device Monitor (ohne Modul HKV) Der USB-Optokopf ist nicht kompatibel zu unseren Zählern der Serie F96Plus und zu F32 Rechenwerken! Für diese Geräte wird ein Bluetooth-Optokopf benötigt. Warnhinweis! Der USB-Optokopf ist mit einem starken Neodym-Magneten ausgerüstet. Dieser erzeugt ein starkes Magnetfeld, das Gebrauchsgegenstände wie Fernseher, Festplatten, EC-Karten und Videokassetten beeinflussen oder sogar zerstören kann. Auch Herzschrittmacher, Uhren und andere mechanische Geräte können hiervon betroffen sein. Einfache Konfiguration und Auslesung von Energiezählern Der USB-Optokopf dient zur Konfiguration und zum Auslesen von Wärme- und Kältezählern mit integrierter optischer Schnittstelle wie F90S3, F90M3, F90U3, F2, F4/ MF4, M602 und 6M2. Der Optokopf wird über seinen USB-Anschluss an ein Laptop oder PC-Arbeitsplatz angeschlossen und erzeugt dort über seinen Treiber einen virtuellen COM Port über den kommuniziert wird. Die Treiberunterstützung für verschiedene Computer-Betriebssysteme finden Sie unter http://www.ftdichip.com. Zum Auslesen und Konfigurieren des Zählers wird die jeweilige Software benötigt.

303,45 €*
M-Bus Modul für F90-3 Wärmezähler
M-Bus Modul passend für alle F90-3 Wärmezähler,inklusive Anschlusskabel und Plombe. Für die einfache Nachrüstung der M-Bus Kommunikation für alle F90S3, F90M3 und F90U3 Wärmezähler. M-Bus ist ein drahtgebundener, verpolungssicherer, serieller Bus mit dem Wärmezähler über einen M-Bus Master und eine zugehörige Software ausgelesen werden können.

35,84 €*
Modul 2 Impulsausgänge für F90-3 Wärmezähler
Modul mit 2 Impulsausgängen passend für alle F90-3 Wärmezähler für die pulsweise Ausgabe von Energie und Volumen,inklusive Anschlusskabel und Plombe. Für die einfache Nachrüstung aller F90S3, F90M3 und F90U3 Wärmezähler.

112,88 €*
M-Bus Funk Modul OMS 868 MHz für F90-3 Wärmezähler
M-Bus Funkmodul nach OMS Standard (Open Metering System) für die drahtlose M-Bus Kommunikation über die freie Funkfrequenz 868 MHz. Einfach vor Ort nachrüstbar, ermöglicht dieses Modul die drahtlose Auslesung der F90-3 Energiezähler im Walk-by-, Drive-by-Verfahren und über stationäre M-Bus-Funkempfänger. Unidirektionaler wireless M-Bus auf der Frequenz 868 MHz. Der Sendemodus ist frei wählbar zwischen T, C und S. Die Verschlüsselung der Funkprotokolle erfolgt nach OMS 3.0.1 oder 4.0.2.

94,72 €*
Anschlusskabel 3 Impulseingänge für F90-3 Wärmezähler
Anschlusskabel für drei Impulseingänge. Zum Anschluss von bis zu drei weiteren Zählern (Impulsausgänge von z.B. Strom-, Gas- oder Wasserzählern) an einen F90-3 Wärmezähler und zum Auslesen über den M-Bus. Das Impulseingangskabel wird auf ein vorhandenes M-Bus- oder Funk-Modul gesteckt. Kann nur in Verbindung mit vorhandenem M-Bus- oder Funk-Modul verwendet werden Für den einfachen Anschluss zusätzlicher Zähler an eine M-Bus Kommunikation.

23,63 €*
Spannungsversorgung 230V für F90
Spannungsversorgung 230V AC passend für alle F90 Wärmezähler der Serie 3. Für die einfache Nachrüstung einer 230V Spannungsversorgung für alle F90S3, F90M3 und F90U3 Wärmezähler. Die vorhandene Batterie der F90 Zähler dient bei Nutzung der Spannungsversorgung als Backup Batterie bei Stromausfällen. Ideal für alle Anwendungen bei denen der F90 Wärmezähler länger als die in Deutschland gesetzlich vorgegebene Eichperiode von 5 Jahren eingebaut bleiben kann. Beispielsweise beim Einbau in anderen Ländern ohne Eichfristen oder für Einbauten, in denen der Zähler nicht für abrechnungsmäßige Zwecke genutzt wird. Hinweis: Auch bei Nutzung der Spannungsversorgung sind die jeweiligen Eichfristen der Länder zu beachten und einzuhalten!

187,43 €*
Spannungsversorgung 24V für F90
Spannungsversorgung 24V AC passend für alle F90 Wärmezähler der Serie 3. Für die einfache Nachrüstung einer 24V Spannungsversorgung für alle F90S3, F90M3 und F90U3 Wärmezähler. Die vorhandene Batterie der F90 Zähler dient bei Nutzung der Spannungsversorgung als Backup Batterie bei Stromausfällen. Ideal für alle Anwendungen bei denen der F90 Wärmezähler länger als die in Deutschland gesetzlich vorgegebene Eichperiode von 5 Jahren eingebaut bleiben kann. Beispielsweise beim Einbau in anderen Ländern ohne Eichfristen oder für Einbauten, in denen der Zähler nicht für abrechnungsmäßige Zwecke genutzt wird. Hinweis: Auch bei Nutzung der Spannungsversorgung sind die jeweiligen Eichfristen der Länder zu beachten und einzuhalten!

203,04 €*
Lithium-Batterie 3V (AA) für F90-3 Wärmezähler
Lithium-Batterie 3V (AA) passend für alle F90-3 Wärmezähler,inklusive Anschlusskabel und Klebeplombe

20,83 €*
Produktinformationen "Wärmezähler F90U3 Qp6 DN25 260mm"

Für Warmwasserspeicher und Gebäude bis 105 kW. Messprinzip: Ultraschall. Nenndurchfluss Qp: 6,0m³/h. Anschlussgewinde: 5/4 Zoll flachdichtend. Nennweite/ Baulänge: 25mm/260mm.

Alle Leistungsmerkmale auf einen Blick

  • Abnehmbares Rechenwerk mit 0,85 m Kabellänge und Wandhalter
  • Rückfluss- und Lufterkennung
  • Integrierte optische Schnittstelle
  • Freier Steckplatz für Erweiterungsmodul
  • Erweiterungsmodul und 230VAC Netzteil vor Ort nachrüstbar
  • Unidirektionaler wireless M-Bus (868 MHz) über nachrüstbares Erweiterungsmodul
  • Auswechselbare Batterie
  • Anschluss an 230V AC Netzspannung über optional erhältliches Netzteil möglich
  • Einbaulage: horizontal oder vertikal
  • Vorlauf / Rücklauf einstellbar
  • Einheit der Energie MWh oder kWh einstellbar
  • 15 Monats- und Halbmonatswerte über Anzeige auslesbar
  • 24 Monats- und Halbmonatswerte über optische Schnittstelle oder M-Bus auslesbar
  • Frei wählbarer Jahresstichtag
  • Speicherung der Maximalwerte von Durchfluss und Leistung
  • Messgenauigkeit: Klasse 2
  • Schutzklasse: IP65






Für Warmwasserspeicher und Gebäude bis 105 kW
Messprinzip: Ultraschall
Nenndurchfluss Qp: 6,0 m3/h
Anschlussgewinde: 5/4 Zoll flachdichtend
Nennweite / Baulänge: 25 mm / 260 mm








Auswechselbare Batterie

Der F90U3 ist für eine optimale Energieausnutzung ausgelegt.
Deshalb hält die integrierte Batterie bis zu 10 Jahre, bevor sie endgültig entladen ist. Da Wärmezähler die zu Abrechnungszwecken genutzt werden bereits nach 5 Jahren erneuert werden müssen, braucht man in der Regel nicht über einen Batteriewechsel nachzudenken.
Es gibt jedoch auch Anwendungen bei denen die Batterie stärker beansprucht wird, wie z.B. eine erhöhte Temperaturbelastung, häufiges Auslesen über die optische Schnittstelle oder über eine installierte Steckkarte. In diesen Fällen kann sich die Batterie schneller entladen, was in der Vergangenheit dazu führte, dass der komplette Zähler ausgetauscht werden musste.
Das ist dank der abnehmbaren Oberschale des Rechenwerks und der auswechselbaren Batterie nun nicht mehr nötig.






Steckplatz zur optionalen Erweiterung

Jeder F90U3 Wärmezähler ist nicht nur mit einer optischen Schnittstelle ausgerüstet, sondern besitzt auch einen Steckplatz für unterschiedliche Erweiterungsmodule. So kann der Zähler bei Bedarf auch noch nachträglich mit einem Funkmodul, einem Impulsausgang oder mit einer M-Bus-Schnittstelle ausgerüstet werden. Das ist vor allem dann interessant, wenn man Zähler austauschen muss. Hier kann das Erweiterungsmodul aus dem alten Zähler einfach in den neuen Eingebaut werden.







F90U3 - kostengünstig und exakt Messen.
Vielseitig einsetzbar - Kompakt - Erweiterbar - Zuverlässig



Der F90U3 – kompakt, robust, vielseitig einsetzbar

Der F90U3 ist für alle gängigen Einbaustellen geeignet und dient der exakten Erfassung von Energie-Verbrauchsdaten und Volumenströmen. Überwiegend werden Ultraschall-Wärmezähler in Heizungsanlagen verwendet, etwa als Wohnungszähler für die Wärmemengenmessung in Mehrparteienhäusern sowie als Mehrbereichszähler. Wärmezähler mit Ultraschall haben dabei zwei entscheidende Vorteile: Sie sind sehr genau und extrem langlebig. Da keine mechanischen Teile dem Wasser ausgesetzt sind, gehören Verschmutzung oder Korrosion der Vergangenheit an. Dank seiner kompakten Bauweise und der frei wählbaren Einbaulage (vertikal oder horizontal) eignet sich der F90U3 besonders gut für Installationen mit wenig Platz und Bewegungsspielraum.

Erweiterungsmöglichkeiten des Wärmemengenzählers

Der F90U3 verfügt über ein abnehmbares Rechenwerk mit einem 0,85 m langen Verbindungskabel zum Durchflusssensor und einem integrierten Wandadapter; das bedeutet, Sie können den Durchflusssensor ohne das Rechenwerk installieren und die Anzeige an einer besser zugänglichen Stelle an der Wand anbringen. Das Rechenwerk kann vor Ort nachträglich mit unterschiedlichen Erweiterungsmodulen (wireless M-Bus*, wireless M-Bus mit 3 Impulseingängen, M-Bus, M-Bus mit 3 Impulseingängen, 2 Impulsausgänge) und mit einem Spannungsnetzteil** ausgerüstet werden. Die im Lieferumfang enthaltene Batterie ist ausgelegt für eine Betriebsdauer von 10 Jahren und kann bei Bedarf gewechselt werden.
Alle F90 Wärme- und Kältezähler verfügen über eine integrierte optische Schnittstelle, über die der Zähler, mit Hilfe der Software "Device Monitor" und einem separat erhältlichen USB-Optokopf, konfiguriert und ausgelesen werden kann. Über diese Zusatzmodule ist es auch möglich, Verbrauchswerte der letzten 24 Monate auszulesen, über die Anzeige des Zählers erhalten Sie die Daten der zurückliegenden 15 Verbrauchsmonate.

* wireless M-Bus auf der Frequenz 868 MHz; Verschlüsselung nach OMS 3.0.2 oder 4.0.1
** 230VAC Netzspannung



Abmessungen


Spezifikationen F90U3

Nenndurchfluss Qp:6,0 m3/h
Druckverlust bei Qp:200 mbar
Anlauf Volumenstrom:30 l/h
Dynamikbereich Qi/Qp:1 : 100
Anschlussgewinde:5/4 Zoll flachdichtendes Aussengewinde
Leitungslänge Rechenwerk zu Volumenmessteil:0,85 m
Gewicht:1,3 kg

Technische Daten Rechenwerk F90U3
EG-Baumusterprüfbescheinigung DE-16-MI004-PTB025

Schutzklasse:IP65
Display:LCD; 8 Ziffern und Sonderzeichen
Energieanzeige:bis zu 3 Nachkommastellen
Einheiten:MWh - kW - m³ - m³/h
Optional: kWh - GJ - l - l/h - MW - MMBTU - Gcal
Schnittstellen:Optische Infrarotschnittstelle und 1 freier Steckplatz für Optionsmodule
Optionsmodule:M-Bus inkl. 3 Impulseingänge; wireless M-Bus inkl. 3 Impulseingänge; 2 Impulsausgänge für Energie und Volumen
Versorgungsspannung:3V Lithium-Metall-Batterie (auswechselbar)
Optional: 230V AC Spannungsnetzteil mit Pufferbatterie und 24V AC Spannungsnetzteil mit Pufferbatterie
Lebensdauer Batterie:Bei eingeschränkter Anzahl an Funktelegrammen und ohne Impulsausgang ausgelegt für 10 Jahre; sonst 6 + 1 Jahre
Datenspeicher:Festspeicher (EEPROM)
Stichtage:frei wählbarer Jahresstichtag; 15 Monats- und Halbmonatswerte über Display; 24 Monats- und Halbmonatswerte über optische Schnittstelle oder M-Bus
Tarifregister:2 individuell einstellbare Tarifregister
Speicherung Maximalwerte:Durchfluss und Leistung
Temperaturbereich:0...150°C (Wärme)
0...50°C (Kälte)
Umgebungstemperatur:5...55°C bei 95% rF
Temperaturdifferenz:3...100 K (Wärme)
3...50 K (Kälte)
Minimale Temperaturdifferenz:> 0,05 K
Auflösung der Temperatur:0,01 K
Messzyklus Temperatur:Dynamisch 2 und 60 Sekunden
Maße:75 x 110 x 34,5 mm (H x B x T)

Technische Daten Temperaturfühler F90U3

Fühlerart:2-Leiter, fest angeschlossen
Fühlerwiderstand:Platin Pt1000, Klasse B
Durchmesser:5,2 mm
Kabellänge:1,5 m
Anschlussleitung:Silikon, ungeschirmt
Schutzklasse:IP65

Technische Daten Durchflusssensor F90U3

Messverfahren:Ultraschall
Metrologische Klasse:Klasse 2
Einbau:Rücklauf (kalter Strang) oder Vorlauf (warmer Strang); einmalig konfigurierbar
Einbaulage:horizontal oder vertikal
Schutzklasse:IP65
Wärmeträgermedium:Wasser
Temperaturbereich:15...90°C (Wärme)
5...50°C (Kälte)
Nenndruck PN:16 bar
