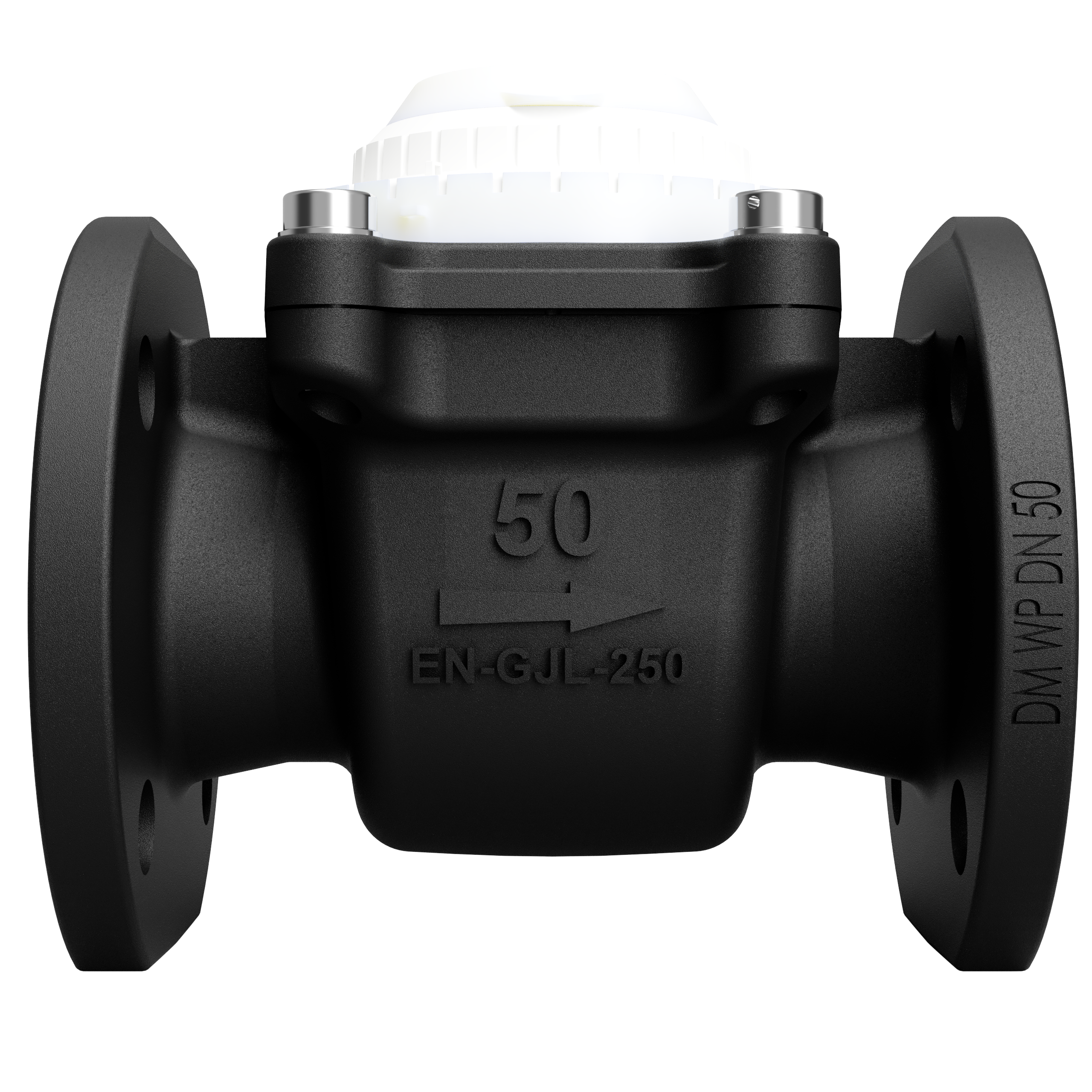

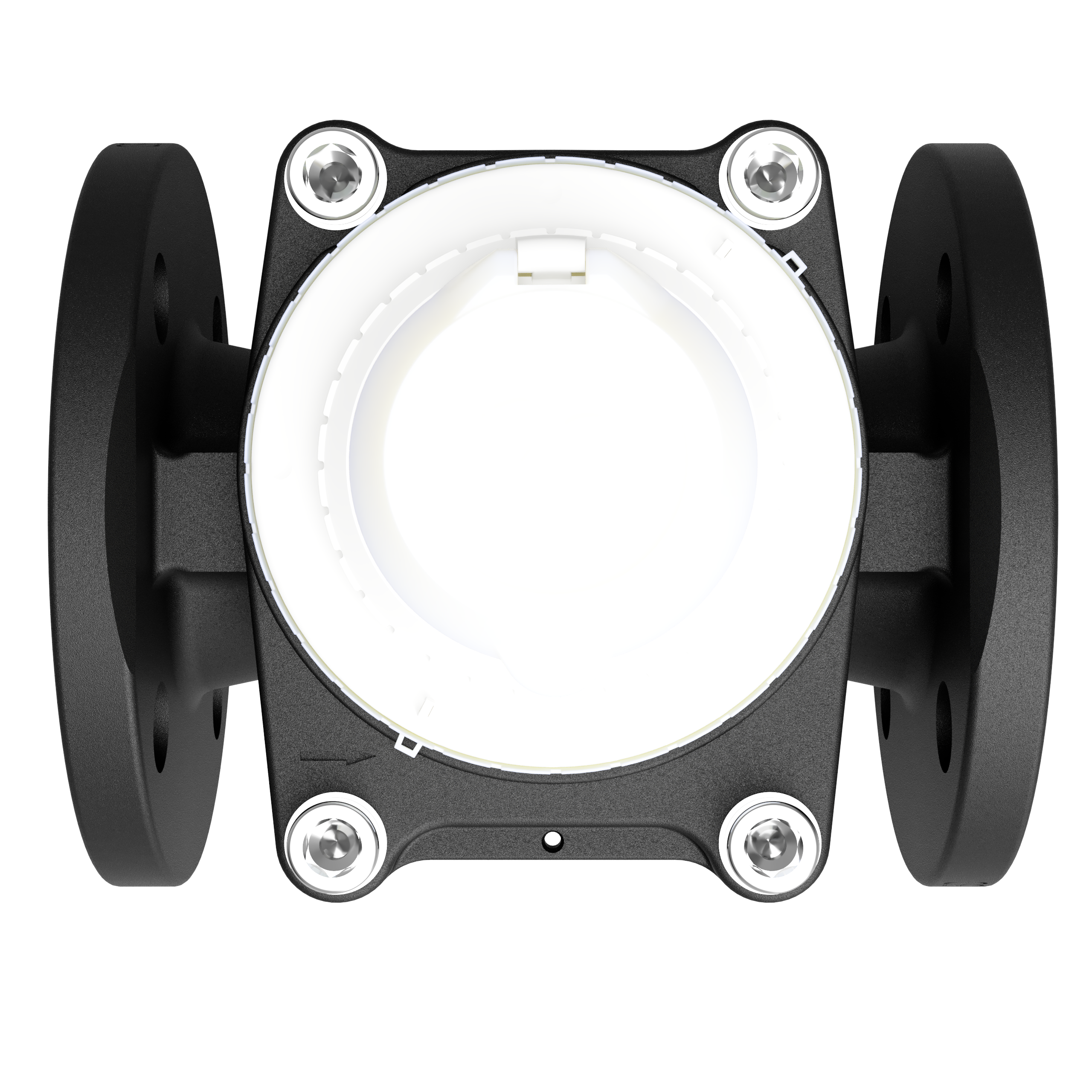

Wesan WP G Großwasserzähler Q3:40 m³/h DN50 Baulänge 200 mm Flansch PN16
Großwasserzähler Wesan WP G Q3:40 m3/h DN50 Baulänge 200 mm Flansch PN16 DIN 1092
Hinweis: Dies ist kein lagergeführter Artikel und daher nur mit angegebener Lieferzeit verfügbar.
Die wichtigsten Vorteile auf einen Blick
- Nachrüstbar mit dem IZAR RADIO (Clip on Funkmodul) oder dem IZAR PULSE (Clip on Pulsmodul)
- Gekapseltes Rollenzählwerk aus Glas/Kupfer IP 68
- Einbaulage waagerecht und senkrecht
- Eichfähiger und austauschbarer Messeinsatz
- Gesamte Kopfpartie mit Zählwerk und Gebern um 350° drehbar
- Besonders geringer Druckverlust
- Zugelassen nach MID MI-001 / Trinkwasser: ACS, AoC DEU
Wesan WP G Woltmann-Großwasserzähler
Der Wesan WP G ist ein mechanischer Großwasserzähler für alle Bereiche der Kaltwasserversorgung, der auch unter extremen Bedingungen für genaue Messungen mit Langzeitstabilität sorgt. Er erfüllt die europäischen Normen gemäß MID sowie die gängigen Richtlinien für Trinkwasser (AoC DEU, ACS). Der Wesan WP ist systemtauglich und kann mit Clip-on Modulen nachträglich mit wireless M-Bus OMS 868 MHz oder Impulsausgang ausgerüstet werden.
Das sollten Sie beim Einbau beachten
Der Zähler muss gegen Druckstöße in der Rohrleitung geschützt werden. Der Wesan WP muss in einer sauberen Rohrleitung installiert werden, die innen frei von Feststoffpartikeln ist. Vor der Montage des Zählers die Rohrleitungen gründlich reinigen. Der WESAN WP G Zähler wird standardmäßig ohne Sieb geliefert. Installieren Sie im Zweifelsfall bezüglich der Wasserqualität ein Sieb (max. Maschenweite 5 x 5 mm) an der Zulaufleitung. Achtung! Bei eingebautem Sieb in der Eingangsleitung empfehlen wir eine gerade Länge von 3x DN vor und nach dem Zähler. Die Fließrichtung muss mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen.
Downloads
- Datenblatt Wesan WP G Großwasserzähler Deutsch
- Download PDF
- Installationsanleitung Wesan WP G
- Download PDF
Abmessungen
Spezifikationen Wesan WP G Großwasserzähler
| Verfügbare Schnittstellen: | Wireless M-Bus Funk (OMS, 868 MHz) Impulsausgang |
| Zulassung: | MID DE-13-MI001-PTB005 |
| Trinkwasser: | AoC DEU, ACS |
| Anzeigebereich: | 0.5 l ... 999,999 m3 |
| Dynamikbereich R (Q3/Q1): | 63 H |
| Schutzklasse: | IP68 |
| Nenndurchfluss Q3: | 40 m3/h |
| Nennweite DN: | 50 mm |
| Druckverlust bei Q3: | 190 mbar |
| Nenndruck PN: | 16 bar |
| Anlaufwert: | 90 l/h |
| Kleinster Durchfluss Q1: | 630 l/h |
| Übergangsdurchfluss Q2: | 1.02 m3/h |
| Grösster Durchfluss Q4: | 50 m3/h |
| Einbaulage: | horizontal oder vertikal |
| Temperaturbereich: | 0 ... 30°C |
| Anschlussart: | Flansch DIN 1092, PN10/16 |
| Flanschdurchmesser: | 165 mm |
| Anzahl Schraubenlöcher: | 4 |
| Schraubenlochdurchmesser: | 18 mm |
| Lochkreisdurchmesser: | 125 mm |
| Gehäusewerkstoff: | Gusseisen, epoxydharzbeschichtet |
| Gewicht: | 10.2 kg |
REACH
Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
Diese Produktreihe enthält Komponenten mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
- Blei (CAS-Nr.: 7439-92-1)
